उत्पत्ति के प्लेस:
चीन
प्रमाणन:
ISO9001 SGS-ROHS2.0

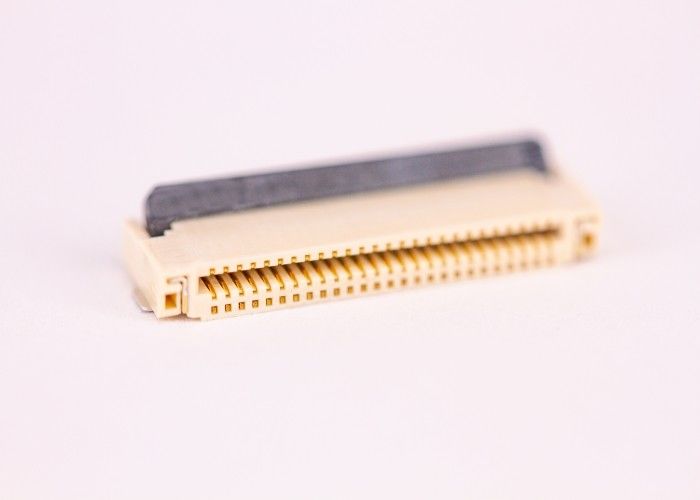

0.5 मिमी पिच प्लास्टिक की ऊंचाई 1.8MM 6-70PIN सामने खुला सामने ताला प्रकार डबल-पक्षीय संपर्क FPC / FFC लिंको r
| संपर्क की संख्या | 45 |
| संपर्क सामग्री | फॉस्फर ब्रॉन्ज़ |
| पिच | 0.5mm |
| माउन्टिंग का प्रकार | माउंट सतह |
| लिंग | महिला |
| समाप्ति प्रकार | ZIF शीर्ष संपर्क |
| शरीर की अभिविन्यास | समकोण |
| वर्तमान मूल्यांकन | 500mA |
| वोल्टेज आकड़ा | 50 वी एसी |
| श्रृंखला | FH12 |
| पंक्तियों की संख्या | 1 |
| संपर्क चढ़ाना | सोना |
| घर निर्माण की सामग्री | पी पी एस · पॉलियामाइड |
| अधिकतम ऑपरेटिंग तापमान | + 85 डिग्री सेल्सियस |
| समाप्ति की विधि | मिलाप |
| न्यूनतम ऑपरेटिंग तापमान | -40 डिग्री सेल्सियस |
उत्पाद वर्णन
| रेटेड वोल्टेज | 50V (एसी / डीसी) |
| मूल्यांकन वर्तमान | 0.5 एक / पिन |
| केबल का अवधारण | > 0.3N / पिन |
| संपर्क बाधा | 100 मीटर 100 मैक्स |
| इन्सुलेशन प्रतिरोध | 50M 50 मिन |
| केबल की मोटाई | 0.2 मिमी +/- 0.02 मिमी |
| वेल्डिंग विधि | श्रीमती स्वचालित पैच |
| पैकिंग | श्रीमती पैच टेप पैकेजिंग के लिए उपयुक्त है |
| पैकिंग की मात्रा | 3000PCS / मात्रा |
पदार्थ संघटन:
संरचना डिजाइन तंत्र:
1) श्रृंखला का नाम श्रृंखला: पिट 0.3 मिमी एफएफसी / एफपीसी डीयल संपर्क साइड कनेक्टर (एच = 0.9 मिमी) रियर रोटेशन लॉक कनेक्टर
2) पिन स्थिति पिन स्थिति: उत्पाद ड्राइंग देखें ड्राइंग देखें
3) संपर्क प्रकार संपर्क: डबल पक्षीय संपर्क डबल साइड संपर्क
4) टर्मिनल आकार TML टांका लगाने का प्रकार: श्रीमती प्रकार
5) एफपीसी मोटी पीसीबी मोटाई के लिए उपयुक्त: टी = 0.2 mm 0.02 मिमी
6) चढ़ाना कल्पना: उत्पाद ड्राइंग देखें ड्राइंग देखें
7) मिलाप कॉपलनारिटी कोपलानारिटी: 0.10 मिमी मैक्स
प्रदर्शन पैरामीटर:
1) मानक स्थिति मानक शर्तें:
एक ऑपरेटिंग तापमान: -40 ~ + 85 ° C कोई संघनन जंक्शन नहीं। बर्फ या ओस के बिना बर्फ की स्थिति में
B आर्द्रता संचालन आर्द्रता का उपयोग करें: 20-85% आरएच
सी भंडारण तापमान भंडारण तापमान: -10 ~ 50 डिग्री सेल्सियस कोई संक्षेपण जंक्शन। बर्फ या ओस के बिना बर्फ की स्थिति में
डी नमी की बचत भंडारण आर्द्रता: 20% 85% आरएच
2) रेटेड वोल्टेज रेटिंग वोल्टेज: परिवेश का तापमान 20 ° C 50V (AC / DC) परिवेश का तापमान 20 ° C 50V (AC / DC)
3) रेटेड वर्तमान रेटिंग वर्तमान: परिवेश का तापमान 20 ° C 0.5A / PIN परिवेश का तापमान 20 ° C 0.5A / PIN
