उत्पत्ति के प्लेस:
चीन
प्रमाणन:
ISO9001 SGS-ROHS2.0

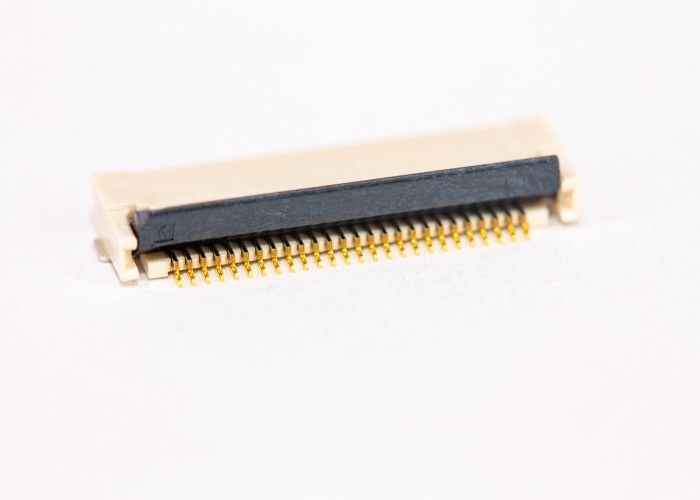

0.5 मिमी पिच प्लास्टिक की ऊंचाई 1.8MM 6-70PIN सामने खुला सामने ताला प्रकार डबल-पक्षीय संपर्क FPC / FFC लिंको r
पदार्थ संघटन:
| माप | 0.50 मिमी (.020 ") |
| सर्किट | 4 ~ 39 सर्किट |
| वर्तमान मूल्यांकन | 0.5 ए एसी डीसी |
| वोल्टेज आकड़ा | 30V एसी डीसी |
| तापमान रेटिंग: | -25 ℃ ~ + 85 ℃ |
| संपर्क प्रतिरोध | 20 मी 20 अधिकतम। |
| इन्सुलेशन प्रतिरोध | 100M 100 मिनट। |
| वोल्टेज को समझना | 250V एसी / मिनट। |
उत्पाद वर्णन
| रेटेड वोल्टेज | 50V (एसी / डीसी) |
| मूल्यांकन वर्तमान | 0.5 एक / पिन |
| केबल का अवधारण | > 0.3N / पिन |
| संपर्क बाधा | 100 मीटर 100 मैक्स |
| इन्सुलेशन प्रतिरोध | 50M 50 मिन |
| केबल की मोटाई | 0.2 मिमी +/- 0.02 मिमी |
| वेल्डिंग विधि | श्रीमती स्वचालित पैच |
| पैकिंग | श्रीमती पैच टेप पैकेजिंग के लिए उपयुक्त है |
| पैकिंग की मात्रा | 3000PCS / मात्रा |
संरचना डिजाइन तंत्र:
1) श्रृंखला का नाम श्रृंखला: पिट 0.3 मिमी एफएफसी / एफपीसी डीयल संपर्क साइड कनेक्टर (एच = 0.9 मिमी) रियर रोटेशन लॉक कनेक्टर
2) पिन स्थिति पिन स्थिति: उत्पाद ड्राइंग देखें ड्राइंग देखें
3) संपर्क प्रकार संपर्क: डबल पक्षीय संपर्क डबल साइड संपर्क
4) टर्मिनल आकार TML टांका लगाने का प्रकार: श्रीमती प्रकार
5) एफपीसी मोटी पीसीबी मोटाई के लिए उपयुक्त: टी = 0.2 mm 0.02 मिमी
6) चढ़ाना कल्पना: उत्पाद ड्राइंग देखें ड्राइंग देखें
7) मिलाप कॉपलनारिटी कोपलानारिटी: 0.10 मिमी मैक्स
प्रदर्शन पैरामीटर:
1) मानक स्थिति मानक शर्तें:
एक ऑपरेटिंग तापमान: -40 ~ + 85 ° C कोई संघनन जंक्शन नहीं। बर्फ या ओस के बिना बर्फ की स्थिति में
B आर्द्रता संचालन आर्द्रता का उपयोग करें: 20-85% आरएच
सी भंडारण तापमान भंडारण तापमान: -10 ~ 50 डिग्री सेल्सियस कोई संक्षेपण जंक्शन। बर्फ या ओस के बिना बर्फ की स्थिति में
डी नमी की बचत भंडारण आर्द्रता: 20% 85% आरएच
2) रेटेड वोल्टेज रेटिंग वोल्टेज: परिवेश का तापमान 20 ° C 50V (AC / DC) परिवेश का तापमान 20 ° C 50V (AC / DC)
3) रेटेड वर्तमान रेटिंग वर्तमान: परिवेश का तापमान 20 ° C 0.5A / PIN परिवेश का तापमान 20 ° C 0.5A / PIN
