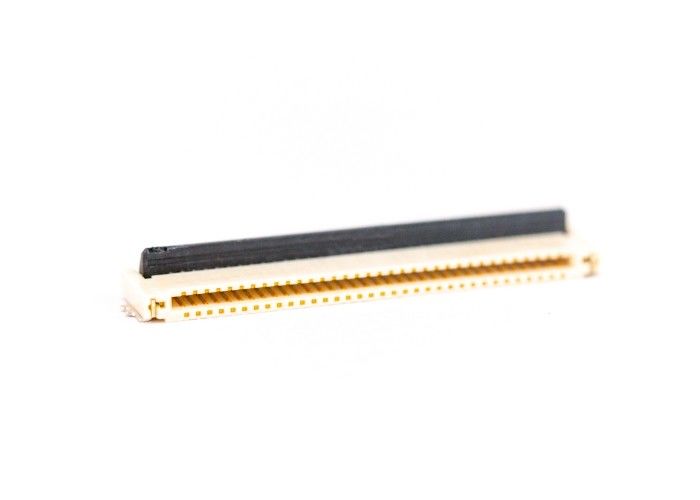

एफएफसी ब्रेकआउट बोर्ड, 24 पिन एफपीसी कनेक्टर 0.10 मिमी फ़ोल्डर कोपलानारिटी कोपलानारिटी

0.5 मिमी पिच प्लास्टिक की ऊंचाई 1.8MM 6-70PIN सामने खुला सामने ताला प्रकार डबल-पक्षीय संपर्क FPC / FFC लिंको r

कंडक्टरों की रिक्ति। पिच आमतौर पर एक कंडक्टर के केंद्र से उसके पड़ोसी कंडक्टर के केंद्र की दूरी को संदर्भित करता है। एक एकल एफएफसी में एक ही केबल पर विभिन्न कंडक्टरों के बीच अलग-अलग पिचें हो सकती हैं, हालांकि यह असामान्य है। FFC केबल कई पिचों में उपलब्ध हैं, जैसे 0.500 मिमी, 0.625 मिमी, 0.635 मिमी, 0.800 मिमी, 1.00 मिमी, 1.25 मिमी, 1.27 मिमी, 2.00 मिमी, 2.54 मिमी, लेकिन सबसे आम पिचें 0.500 मिमी और 1.00 मिमी हैं। कस्टम पिच और मल्टीपल पिच FFC विशेष अनुरोध पर उपलब्ध हैं।

उत्पाद वर्णन

पदार्थ संघटन:

• मुख्य निकाय आवास: LCP प्राकृतिक रंग LCP प्रकृति रंग (उल 94V-0)
• लॉक कवर: LCP ब्लैक LCP ब्लैक (UL 94V-0)
• टर्मिनल टर्मिनल: फॉस्फोरस फॉस्फोर कांस्य
• पोजिशनिंग प्लेट स्टेटर: पीतल पीतल

संरचना डिजाइन तंत्र:

1) श्रृंखला का नाम श्रृंखला: पिट 0.3 मिमी एफएफसी / एफपीसी डीयल संपर्क साइड कनेक्टर (एच = 0.9 मिमी) रियर रोटेशन लॉक कनेक्टर
2) पिन स्थिति पिन स्थिति: उत्पाद ड्राइंग देखें ड्राइंग देखें
3) संपर्क प्रकार संपर्क: डबल पक्षीय संपर्क डबल साइड संपर्क
4) टर्मिनल आकार TML टांका लगाने का प्रकार: श्रीमती प्रकार
5) एफपीसी मोटी पीसीबी मोटाई के लिए उपयुक्त: टी = 0.2 mm 0.02 मिमी
6) चढ़ाना कल्पना: उत्पाद ड्राइंग देखें ड्राइंग देखें
7) मिलाप कॉपलनारिटी कोपलानारिटी: 0.10 मिमी मैक्स

प्रदर्शन पैरामीटर:

1) मानक स्थिति मानक शर्तें:
एक ऑपरेटिंग तापमान: -40 ~ + 85 ° C कोई संघनन जंक्शन नहीं। बर्फ या ओस के बिना बर्फ की स्थिति में
B आर्द्रता संचालन आर्द्रता का उपयोग करें: 20-85% आरएच
सी भंडारण तापमान भंडारण तापमान: -10 ~ 50 डिग्री सेल्सियस कोई संक्षेपण जंक्शन। बर्फ या ओस के बिना बर्फ की स्थिति में
डी नमी की बचत भंडारण आर्द्रता: 20% 85% आरएच
2) रेटेड वोल्टेज रेटिंग वोल्टेज: परिवेश का तापमान 20 ° C 50V (AC / DC) परिवेश का तापमान 20 ° C 50V (AC / DC)
3) रेटेड वर्तमान रेटिंग वर्तमान: परिवेश का तापमान 20 ° C 0.5A / PIN परिवेश का तापमान 20 ° C 0.5A / PIN
