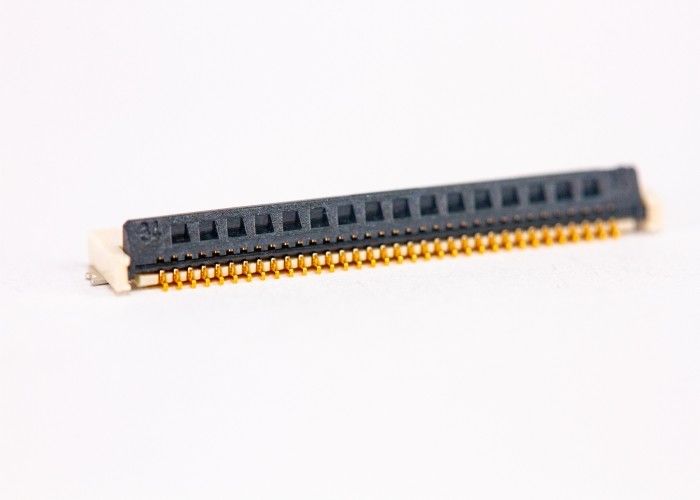

LCP प्राकृतिक रंग Fpc Zif कनेक्टर ब्लैक लॉक कवर डबल साइडेड संपर्क

0.5 मिमी पिच प्लास्टिक की ऊंचाई 1.8MM 6-70PIN सामने खुला सामने ताला प्रकार डबल-पक्षीय संपर्क FPC / FFC लिंको r

लचीले फ्लैट केबल , या एफएफसी , किसी भी प्रकार के विद्युत केबल को संदर्भित करता है जो फ्लैट ठोस कंडक्टर के साथ फ्लैट और लचीला दोनों होता है। एक लचीला फ्लैट केबल एक प्रकार का लचीला इलेक्ट्रॉनिक्स है। हालांकि, एफएफसी शब्द आमतौर पर लैपटॉप और सेलफोन जैसे उच्च घनत्व वाले इलेक्ट्रॉनिक अनुप्रयोगों में पाए जाने वाले बेहद पतले फ्लैट केबल को संदर्भित करता है। कभी-कभी एफपीसी (लचीला मुद्रित सर्किट) शब्द भी कुछ हद तक गलत तरीके से एफएफसी के किसी भी प्रकार के लिए उपयोग किया जाता है, हालांकि यह etched या मुद्रित सर्किट का वर्णन करने के लिए अधिक सटीक रूप से उपयोग किया जाता है जो घटकों को शामिल करते हैं और एक लचीली सामग्री पर निर्मित होते हैं। एफएफसी आमतौर पर किसी भी घटक के बिना सीधे कनेक्शन होते हैं।

उत्पाद वर्णन

पदार्थ संघटन:

• मुख्य निकाय आवास: LCP प्राकृतिक रंग LCP प्रकृति रंग (उल 94V-0)
• लॉक कवर: LCP ब्लैक LCP ब्लैक (UL 94V-0)
• टर्मिनल टर्मिनल: फॉस्फोरस फॉस्फोर कांस्य
• पोजिशनिंग प्लेट स्टेटर: पीतल पीतल

संरचना डिजाइन तंत्र:

1) श्रृंखला का नाम श्रृंखला: पिट 0.3 मिमी एफएफसी / एफपीसी डीयल संपर्क साइड कनेक्टर (एच = 0.9 मिमी) रियर रोटेशन लॉक कनेक्टर
2) पिन स्थिति पिन स्थिति: उत्पाद ड्राइंग देखें ड्राइंग देखें
3) संपर्क प्रकार संपर्क: डबल पक्षीय संपर्क डबल साइड संपर्क
4) टर्मिनल आकार TML टांका लगाने का प्रकार: श्रीमती प्रकार
5) एफपीसी मोटी पीसीबी मोटाई के लिए उपयुक्त: टी = 0.2 mm 0.02 मिमी
6) चढ़ाना कल्पना: उत्पाद ड्राइंग देखें ड्राइंग देखें
7) मिलाप कॉपलनारिटी कोपलानारिटी: 0.10 मिमी मैक्स

प्रदर्शन पैरामीटर:

1) मानक स्थिति मानक शर्तें:
एक ऑपरेटिंग तापमान: -40 ~ + 85 ° C कोई संघनन जंक्शन नहीं। बर्फ या ओस के बिना बर्फ की स्थिति में
B आर्द्रता संचालन आर्द्रता का उपयोग करें: 20-85% आरएच
सी भंडारण तापमान भंडारण तापमान: -10 ~ 50 डिग्री सेल्सियस कोई संक्षेपण जंक्शन। बर्फ या ओस के बिना बर्फ की स्थिति में
डी नमी की बचत भंडारण आर्द्रता: 20% 85% आरएच
2) रेटेड वोल्टेज रेटिंग वोल्टेज: परिवेश का तापमान 20 ° C 50V (AC / DC) परिवेश का तापमान 20 ° C 50V (AC / DC)
3) रेटेड वर्तमान रेटिंग वर्तमान: परिवेश का तापमान 20 ° C 0.5A / PIN परिवेश का तापमान 20 ° C 0.5A / PIN
