उत्पत्ति के प्लेस:
चीन
प्रमाणन:
CE ROHS
एसएमए श्रृंखला एक प्रकार का मिनी, उच्च-आवृत्ति आरएफ समाक्षीय कनेक्टर है, यह शीआन एलीट इलेक्ट्रॉनिक औद्योगिक कं, लिमिटेड की मिल-सी -39012 के अनुसार विकसित और उत्पादित है , छोटी मात्रा, अच्छी बैंडविड्थ, बेहतर विद्युत विशेषताओं की विशेषताओं के साथ। । यह माइक्रोवेव संचार और माइक्रोवेव मापने वाले उपकरण के विभिन्न क्षेत्रों में सबसे व्यापक रूप से उपयोग किए जाने वाले आरएफ समाक्षीय कनेक्टर है। हमारी कंपनी द्वारा विकसित उच्च प्रदर्शन कनेक्टर 20GHz तक पहुंच सकता है।
विशिष्टता:
| विद्युत विशेषतायें | |||
| मुक़ाबला | 50Ω | ||
| आवृत्ति सीमा | सोल केबल केबल ~ 12.4GHz के साथ कनेक्ट | ||
| अर्ध-कठोर केबल DC ~ 18GHz के साथ कनेक्ट करें | |||
| रेटेड वोल्टेज | 335VRMS * | ||
| डाइलेट्रिक्स मैट्रिक्स-प्रतिरोध | 1000VRMS * | ||
| इन्सुलेशन प्रतिरोध | ≥5000MΩ | ||
| केंद्र प्रतिरोध | केंद्र संचालक | ≤3.0mΩ | |
| बाहरी कंडक्टर | ≤2.0mΩ | ||
| VSWR | ≤1.3 | ||
| सामग्री और यांत्रिक विशेषताओं | |||
| केंद्र संचालक | पुरुष | पीतल का सोना चढ़ाया | |
| महिला | Sn-P कांस्य गोल्ड चढ़ाया | ||
| लोचदार संपर्क | बेरिलियम कांस्य निकल चढ़ाया | ||
| शेल और अन्य धातु भागों | पीतल निकेल चढ़ाया | ||
| स्टेनलेस मार्ग | |||
| क्रिम्पिंग स्लीव | पीतल निकेल चढ़ाया | ||
| कनेक्शन का मजबूत टोक़ | 0.79 0.1.13N। मीटर | ||
| सहनशीलता | 500 चक्र | ||
| अंगूठी की सील | सिलिकॉन रबर | ||
| रोधक | PTFE | ||
लाभ:
1. SMA RF कनेक्टर उच्च गुणवत्ता और त्वरित संयोजनों द्वारा दो कनेक्टरों को एक साथ खराब कर रहा है, जिसमें कोई सोल्डरिंग या crimping आवश्यक नहीं है
2. SMA इलेक्ट्रिकल कनेक्टर व्यापक रूप से माइक्रोवेव, एंटेना और परीक्षण उपकरण आदि के लिए उपयोग किए जाते हैं
3. SMA RF कनेक्टर मिनी साइज़, वाइब्रेशन-प्रूफ और वाइड फ्रिक्वेंसी रेंज के साथ RF-समाक्षीय RF-18HHz तक थ्रेडेड-कपलिंग हैं
4. SMA RF कनेक्टर क्विक कनेक्ट, पुश-ऑन या स्टैंडर्ड इंटरफेस, स्ट्रेट, 90 डिग्री वर्जन, साथ ही बल्कहेड, या 4 होल पैनल कॉन्फ़िगरेशन में उपलब्ध हैं।
आवेदन:
*नेटवर्क
* रडार
* मोटर वाहन
* सैटकॉम
* कंप्यूटर / लैन
* ब्रॉडबैंड
* इंस्ट्रूमेंटेशन
* चरणबद्ध ऐंटेना
* दूरसंचार
* एयरोस्पेस
* बोर्ड-टू-बोर्ड इंटरकनेक्ट
विस्तृत चित्र:
| मॉडल नं। | विवरण | लंबाई (मिमी) | केबल प्रकार |

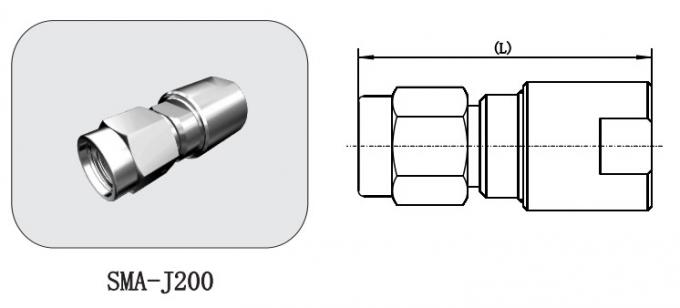

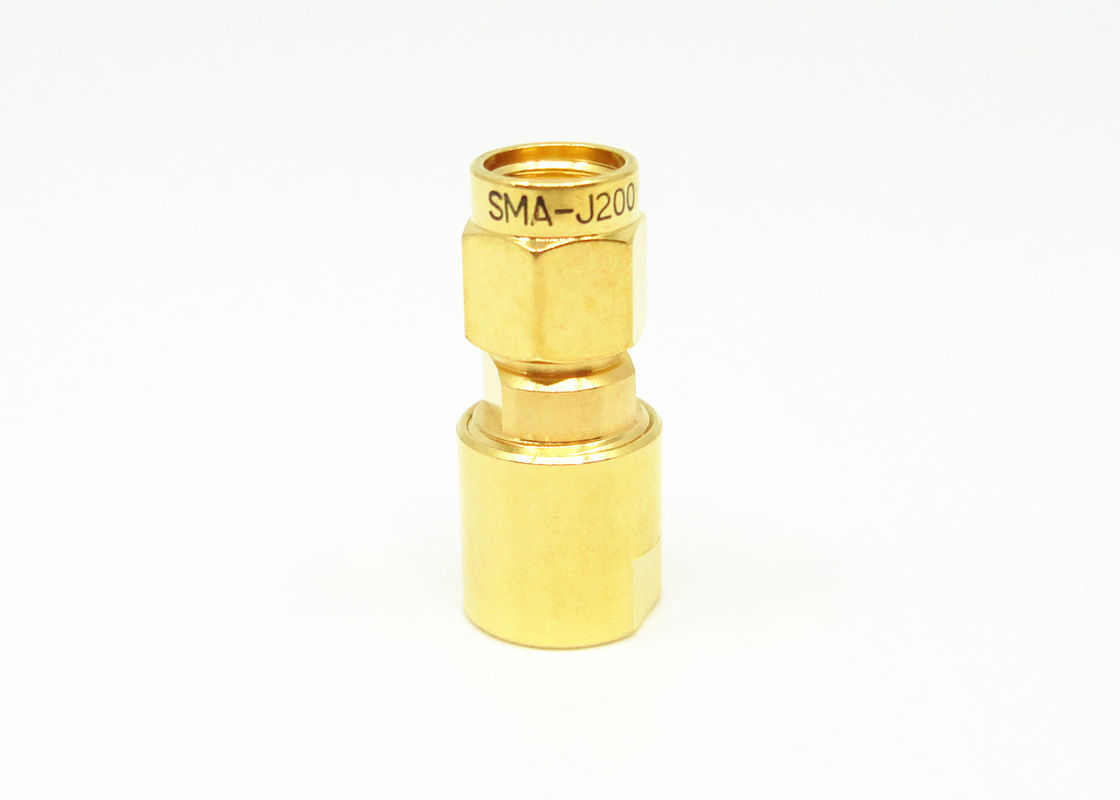

| SMA-J200 | LMR200 केबल के लिए SMAmale कनेक्टर | 23 | LMR200 |
| SMA-J416G | MF147 केबल के लिए स्टेनलेस स्टील SMA पुरुष कनेक्टर | 22.2 | MF147B |
| SMA-417G | CXN3499 केबल के लिए स्टेनलेस स्टील एसएमए पुरुष कनेक्टर | 24.2 | CXN3499 |
पैकेजिंग विवरण:
* मानक निर्यात दफ़्ती
* ग्राहकों की आवश्यकताओं के अनुसार
ध्यान दें:
हमारे पास 10,000 से अधिक प्रकार के कनेक्टर हैं , यदि आपके द्वारा उपयोग किया जा रहा कनेक्टर नहीं मिला है, तो कृपया हमें अपने विवरण के साथ संपर्क करें।
