उत्पत्ति के प्लेस:
चीन
प्रमाणन:
CE ROHS
एसएमए श्रृंखला एक प्रकार का मिनी, उच्च-आवृत्ति आरएफ समाक्षीय कनेक्टर है, यह शीआन एलीट इलेक्ट्रॉनिक औद्योगिक कं, लिमिटेड की मिल-सी -39012 के अनुसार विकसित और उत्पादित है , छोटी मात्रा, अच्छी बैंडविड्थ, बेहतर विद्युत विशेषताओं की विशेषताओं के साथ। । यह माइक्रोवेव संचार और माइक्रोवेव मापने वाले उपकरण के विभिन्न क्षेत्रों में सबसे व्यापक रूप से उपयोग किए जाने वाले आरएफ समाक्षीय कनेक्टर है। हमारी कंपनी द्वारा विकसित उच्च प्रदर्शन कनेक्टर 20GHz तक पहुंच सकता है।
विशिष्टता:
| विद्युत विशेषतायें | |||
| मुक़ाबला | 50Ω | ||
| आवृत्ति सीमा | सोल केबल केबल ~ 12.4GHz के साथ कनेक्ट | ||
| अर्ध-कठोर केबल DC ~ 18GHz के साथ कनेक्ट करें | |||
| रेटेड वोल्टेज | 335VRMS * | ||
| डाइलेट्रिक्स मैट्रिक्स-प्रतिरोध | 1000VRMS * | ||
| इन्सुलेशन प्रतिरोध | ≥5000MΩ | ||
| केंद्र प्रतिरोध | केंद्र संचालक | ≤3.0mΩ | |
| बाहरी कंडक्टर | ≤2.0mΩ | ||
| VSWR | ≤1.3 | ||
| सामग्री और यांत्रिक विशेषताओं | |||
| केंद्र संचालक | पुरुष | पीतल का सोना चढ़ाया | |
| महिला | Sn-P कांस्य गोल्ड चढ़ाया | ||
| लोचदार संपर्क | बेरिलियम कांस्य निकल चढ़ाया | ||
| शेल और अन्य धातु भागों | पीतल निकेल चढ़ाया | ||
| स्टेनलेस मार्ग | |||
| क्रिम्पिंग स्लीव | पीतल निकेल चढ़ाया | ||
| कनेक्शन का मजबूत टोक़ | 0.79 0.1.13N। मीटर | ||
| सहनशीलता | 500 चक्र | ||
| अंगूठी की सील | सिलिकॉन रबर | ||
| रोधक | PTFE | ||
आवेदन:
*नेटवर्क
* रडार
* मोटर वाहन
* सैटकॉम
* कंप्यूटर / लैन
* ब्रॉडबैंड
* इंस्ट्रूमेंटेशन
* चरणबद्ध ऐंटेना
* दूरसंचार
* एयरोस्पेस
* बोर्ड-टू-बोर्ड इंटरकनेक्ट
विस्तृत चित्र:

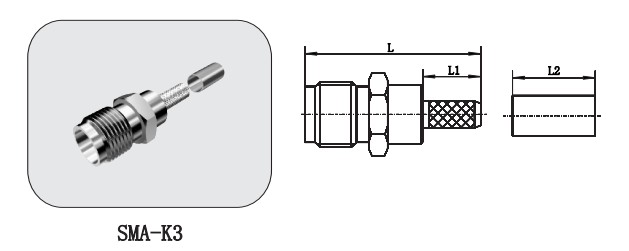

| मॉडल नं। | विवरण | एल (मिमी) | एल 1 | एल 2 | केबल प्रकार |

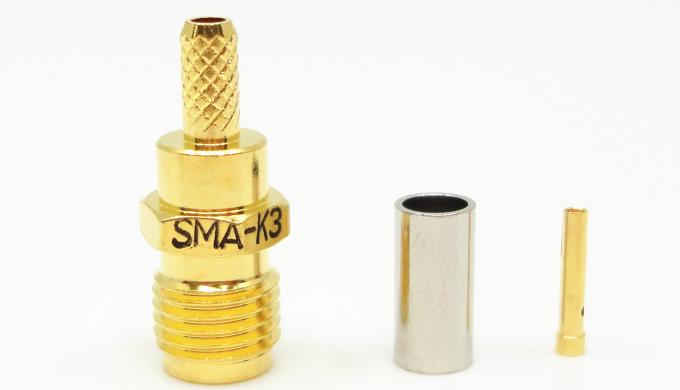

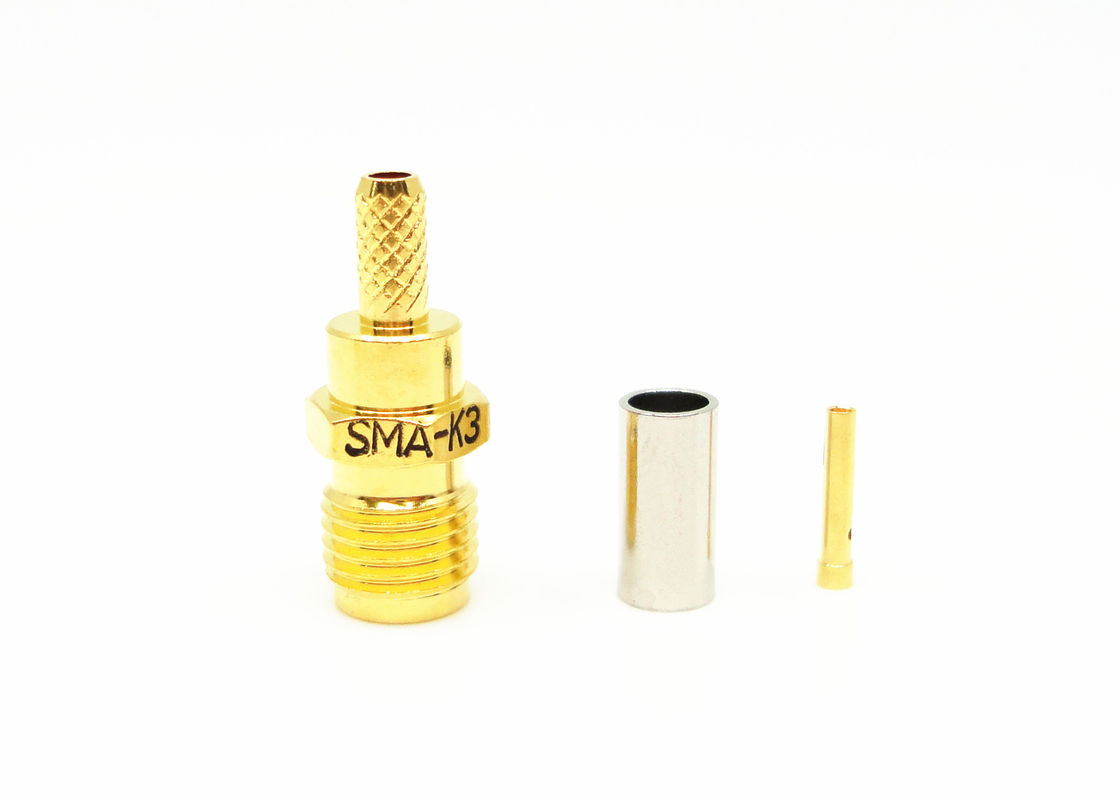

| SMA-K3 | RG316 केबल के लिए SMA महिला कनेक्टर | 17 | 5.6 | 8 | RG316 |
| SMA-K4 | SFF केबल के लिए SMA महिला कनेक्टर | 19.9 | 8.5 | 10 | SFF-50-2-2 |
| SMA-K5G | SFF केबल के लिए स्टेनलेस स्टील महिला कनेक्टर | 22 | 10 | 12 | SFF-50F3-1 |
पैकेजिंग विवरण:
* मानक निर्यात दफ़्ती
* ग्राहकों की आवश्यकताओं के अनुसार
ध्यान दें:
हमारे पास 10,000 से अधिक प्रकार के कनेक्टर हैं , यदि आपके द्वारा उपयोग किया जा रहा कनेक्टर नहीं मिला है, तो कृपया हमें अपने विवरण के साथ संपर्क करें।
