उत्पत्ति के प्लेस:
चीन
प्रमाणन:
CE ROHS

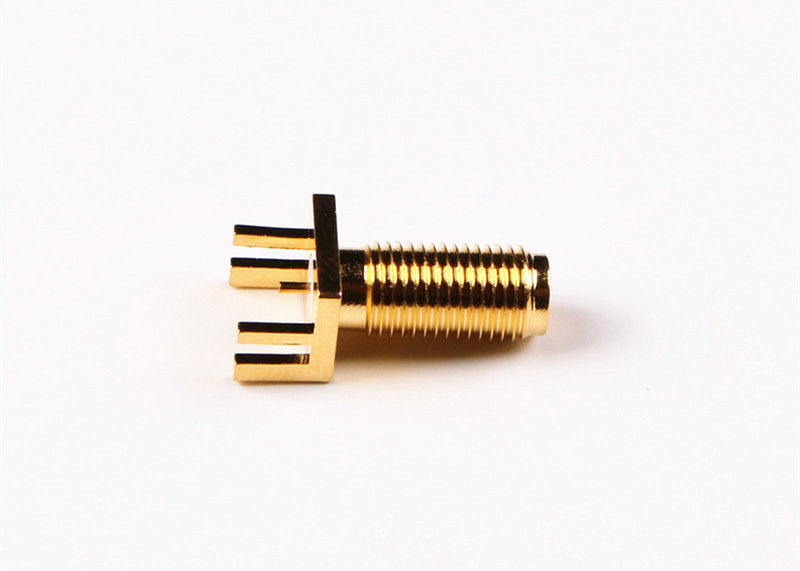

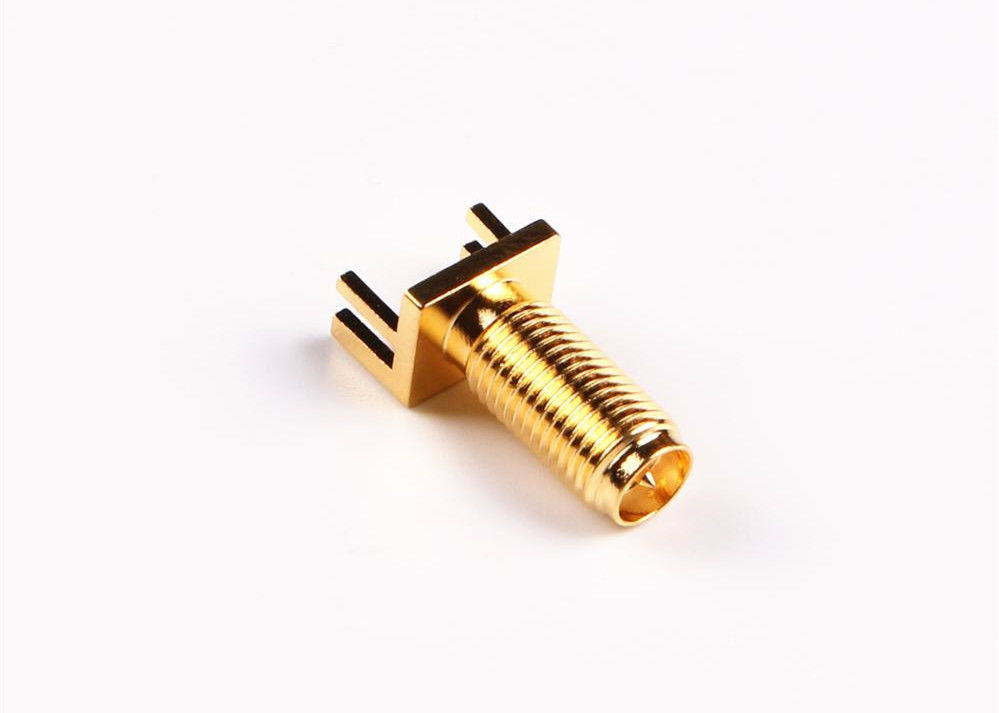

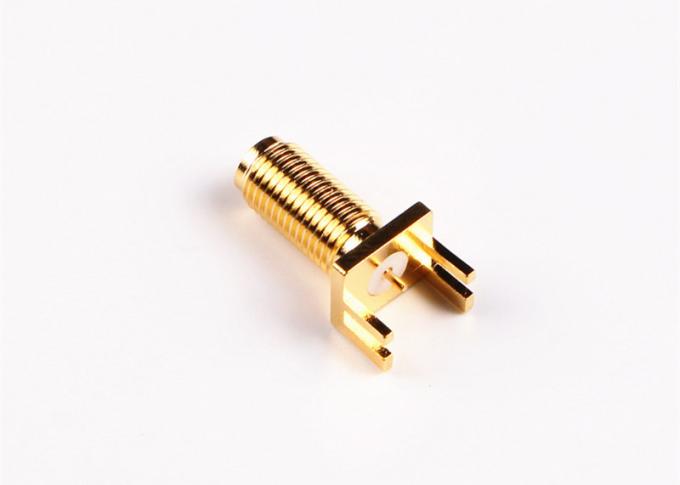

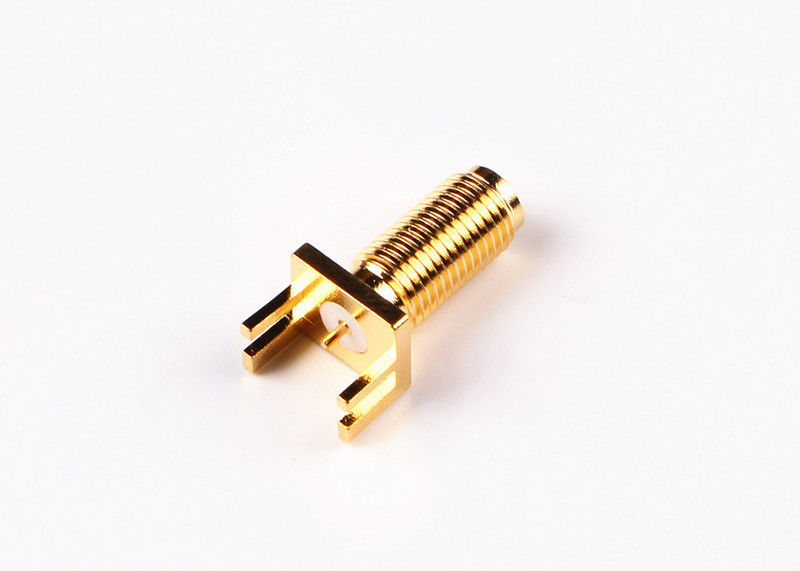

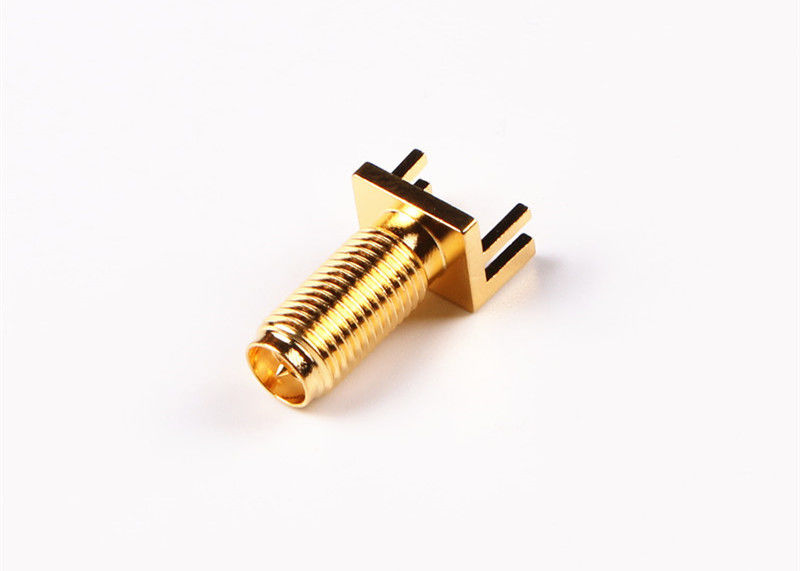

सोना मढ़वाया SMA पुरुष प्लग पीसीबी माउंट सीधे समेटना आरएफ समाक्षीय संबंधक
एसएमए श्रृंखला एक प्रकार का मिनी, उच्च-आवृत्ति आरएफ समाक्षीय कनेक्टर है, यह MIL-C-39012 के अनुसार विकसित और उत्पादित है। छोटी मात्रा, अच्छी बैंडविड्थ, बेहतर विद्युत विशेषताओं की विशेषताओं के साथ। SMA माइक्रोवेव संचार और माइक्रोवेव मापने वाले डिवाइस के विभिन्न क्षेत्रों में सबसे व्यापक रूप से उपयोग किए जाने वाले आरएफ समाक्षीय कनेक्टर है। हमारी कंपनी द्वारा विकसित उच्च प्रदर्शन कनेक्टर 20GHz तक पहुंच सकता है।
विशिष्टता:
| विद्युत विशेषतायें | |||
| मुक़ाबला | 50Ω | ||
| आवृत्ति सीमा | सोल केबल केबल ~ 12.4GHz के साथ कनेक्ट | ||
| अर्ध-कठोर केबल DC ~ 18GHz के साथ कनेक्ट करें | |||
| रेटेड वोल्टेज | 335VRMS | ||
| डाइलेट्रिक्स मैट्रिक्स-प्रतिरोध | 1000VRMS | ||
| इन्सुलेशन प्रतिरोध | ≥5000MΩ | ||
| केंद्र प्रतिरोध | केंद्र संचालक | ≤3.0mΩ | |
| बाहरी कंडक्टर | ≤2.0mΩ | ||
| VSWR | ≤1.3 | ||
| सामग्री और यांत्रिक विशेषताओं | |||
| केंद्र संचालक | पुरुष | पीतल का सोना चढ़ाया | |
| महिला | Sn-P कांस्य गोल्ड चढ़ाया | ||
| लोचदार संपर्क | बेरिलियम कांस्य निकल चढ़ाया | ||
| शेल और अन्य धातु भागों | पीतल निकेल चढ़ाया | ||
| स्टेनलेस मार्ग | |||
| क्रिम्पिंग स्लीव | पीतल निकेल चढ़ाया | ||
| रोधक | PTFE | ||
| अंगूठी की सील | सिलिकॉन रबर | ||
| सहनशीलता | 500 चक्र | ||
| कनेक्शन का मजबूत टोक़ | 0.79 0.1.13N। मीटर | ||
| परिचालन तापमान | -45 से + 125 डिग्री सी | ||
विस्तार से विवरण:
विशेषताएं:
1, SMA RF कनेक्टर्स क्विक कनेक्ट, पुश-ऑन या स्टैंडर्ड इंटरफेस, स्ट्रेट, 90 डिग्री वर्जन, साथ ही बल्कहेड, या 4 होल पैनल कॉन्फ़िगरेशन में उपलब्ध हैं।
2, एसएमए आरएफ कनेक्टर उच्च गुणवत्ता और त्वरित संयोजन है बस दो कनेक्टरों को एक साथ पेंच करके, बिना सोल्डरिंग या crimping की आवश्यकता के।
3, SMA इलेक्ट्रिकल कनेक्टर व्यापक रूप से माइक्रोवेव, एंटेना और परीक्षण उपकरण आदि के लिए उपयोग किए जाते हैं।
4, SMA RF कनेक्टर मिनी साइज़, वाइब्रेशन-प्रूफ और वाइड फ्रिक्वेंसी रेंज के साथ RF Gaxial-connectors 18 GHz तक (हमारे SMA RF कनेक्टर 20GHz हो सकते हैं) हैं।
आवेदन:
* ब्रॉडबैंड
* यंत्र
* एंटेना
* दूरसंचार
* एयरोस्पेस
* ब्रॉडबैंड
* यंत्र
* चरणबद्ध ऐंटेना
* दूरसंचार
* बोर्ड-टू-बोर्ड इंटरकनेक्ट
उत्पाद सूची:
| आरएफ एडाप्टर |
| एसएमए / एसएसएमए आरएफ कनेक्टर |
| एसएमपी / एसएसएमपी आरएफ कनेक्टर |
| TNC RF कनेक्टर |
| एन टाइप आरएफ कनेक्टर |
| MCX / MMCX RF कनेक्टर |
| BNC RF कनेक्टरमीटर डिलिवर वेव कनेक्टर्स (2.4 मिमी, 2.92 मिमी) |
| आरएफ केबल विधानसभाओं |
| समाक्षीय एडाप्टर के लिए वेवगाइड |
| ग्लास-टू-मेटल हर्मेटिक सील्स |
| J30J सीरीज कनेक्टर |
| माइक्रोवेव रोटरी जोड़ों |
ध्यान दें:
हमारे पास 4000 से अधिक प्रकार के इंटरकनेक्ट उत्पाद हैं, यदि आपके द्वारा उपयोग किया जा रहा कनेक्टर नहीं मिला है, तो कृपया अपने विवरण के साथ हमसे संपर्क करें।
