उत्पत्ति के प्लेस:
चीन
प्रमाणन:
CE ROHS
आवेदन पत्र:
*बेस स्टेशन
* इंस्ट्रुमेंटेशन
*माइक्रोवेव घटक
* मिल/एयरो
*कंप्यूटर/लैन
* दूरसंचार

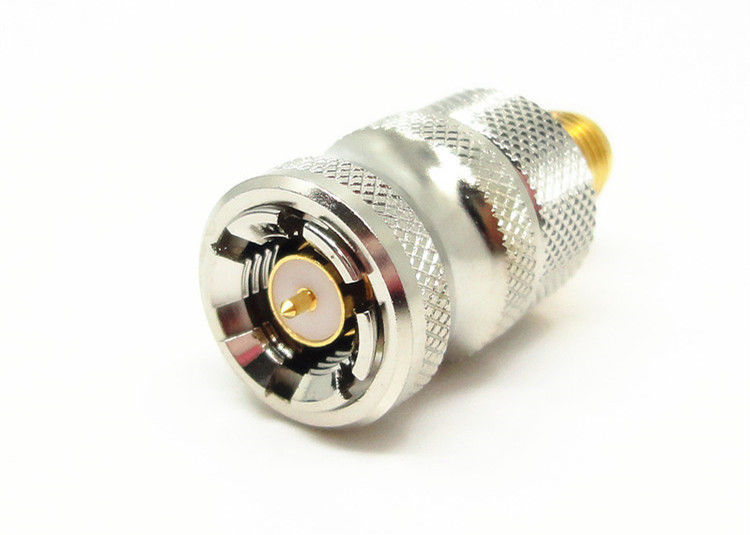

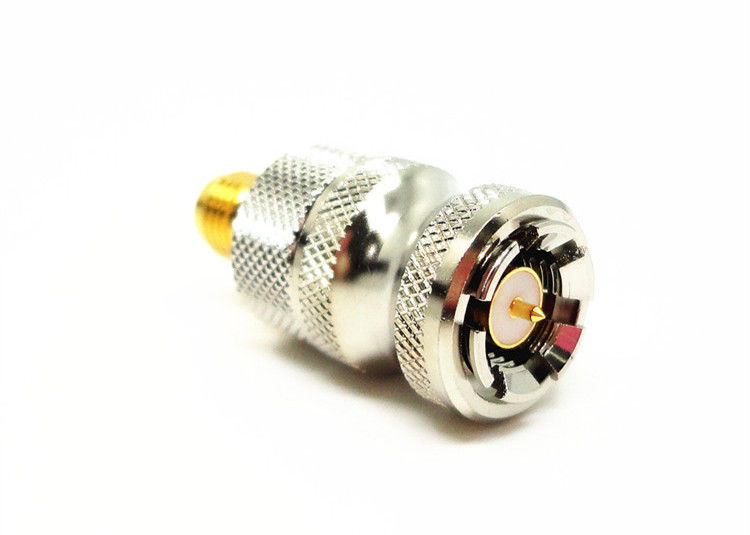

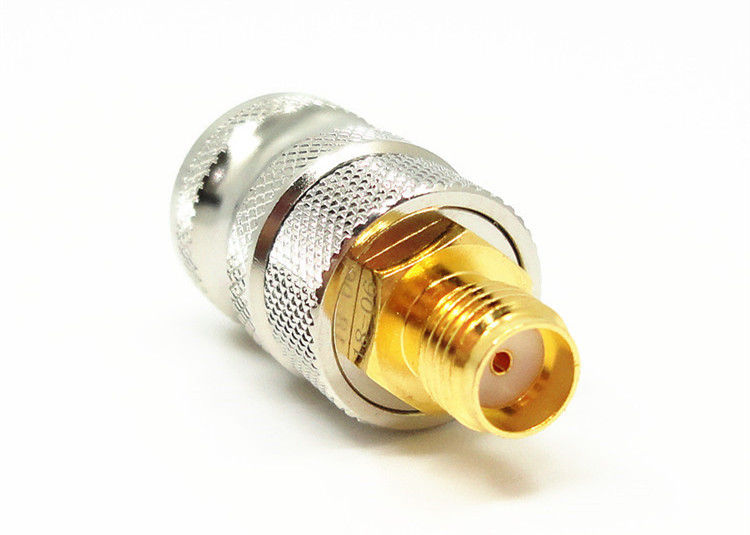

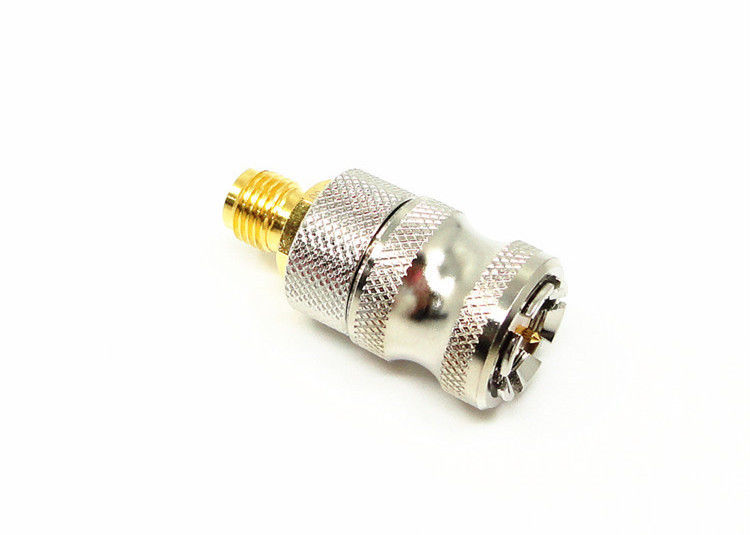

SMA श्रृंखला एक प्रकार का मिनी, उच्च-आवृत्ति RF समाक्षीय कनेक्टर है, इसे MIL-C-39012 के अनुसार विकसित और निर्मित किया गया है।छोटी मात्रा, अच्छी बैंडविड्थ, बेहतर विद्युत विशेषताओं की विशेषताओं के साथ।SMA माइक्रोवेव संचार और माइक्रोवेव मापने के उपकरण के विभिन्न क्षेत्रों में सबसे व्यापक रूप से इस्तेमाल किया जाने वाला rf समाक्षीय कनेक्टर है। हमारी कंपनी द्वारा विकसित उच्च प्रदर्शन कनेक्टर 20GHz तक पहुंच सकता है।
विशिष्टता:
| विद्युत विशेषताओं | |||
| मुक़ाबला | 50Ω | ||
| आवृति सीमा | सोल केबल डीसी ~ 12.4GHz से कनेक्ट करें | ||
| अर्ध-कठोर केबल डीसी ~ 18GHz से कनेक्ट करें | |||
| रेटेड वोल्टेज | 335वीआरएमएस | ||
| डाइलेक्ट्रिक्स वोल्टेज प्रतिरोध | 1000VRMS | ||
| इन्सुलेशन प्रतिरोध | ≥5000MΩ | ||
| केंद्र प्रतिरोध | केंद्र कंडक्टर | ≤3.0mΩ | |
| बाहरी कंडक्टर | ≤2.0mΩ | ||
| वीएसडब्ल्यूआर | ≤1.3 | ||
| सामग्री और यांत्रिक विशेषताएं | |||
| केंद्र कंडक्टर | नर | कांसा गोल्ड प्लेटेड | |
| महिला | एसएन-पी कांस्य सोना चढ़ाया | ||
| लोचदार संपर्क | बेरिलियम कांस्य निकल चढ़ाया हुआ | ||
| खोल और अन्य धातु भागों | पीतल निकल चढ़ाया हुआ | ||
| स्टेनलेस पासिवेशन | |||
| समेटने वाली आस्तीन | पीतल निकल चढ़ाया हुआ | ||
| रोधक | पीटीएफई | ||
| अंगूठी की सील | सिलिकॉन रबर | ||
| सहनशीलता | 500 चक्र | ||
| कनेक्शन का कसने वाला टोक़ | 0.79–1.13N .m | ||
विशेषताएँ:
1, एसएमए आरएफ कनेक्टर त्वरित कनेक्ट, पुश-ऑन या मानक इंटरफ़ेस, सीधे, 90 डिग्री संस्करण, साथ ही बल्कहेड, या 4 होल पैनल कॉन्फ़िगरेशन में उपलब्ध हैं
2, एसएमए आरएफ कनेक्टर उच्च गुणवत्ता और त्वरित संयोजन है जो केवल दो कनेक्टरों को एक साथ खराब कर देता है, जिसमें कोई सोल्डरिंग या क्रिंपिंग की आवश्यकता नहीं होती है
3, SMA विद्युत कनेक्टर व्यापक रूप से माइक्रोवेव, एंटेना और परीक्षण उपकरण आदि के लिए उपयोग किए जाते हैं
4, एसएमए आरएफ कनेक्टर लघु आकार, कंपन-सबूत और 18 गीगाहर्ट्ज तक विस्तृत आवृत्ति रेंज के साथ थ्रेड-युग्मन आरएफ समाक्षीय कनेक्टर हैं (हमारे एसएमए आरएफ कनेक्टर 20 गीगाहर्ट्ज हो सकते हैं)
और अधिक विस्तृत जानकारी:
उत्पाद सूची:
| आरएफ एडाप्टर |
| एसएमए/एसएसएमए आरएफ कनेक्टर |
| एसएमपी/एसएसएमपी आरएफ कनेक्टर |
| टीएनसी आरएफ कनेक्टर |
| एन टाइप आरएफ कनेक्टर |
| एमसीएक्स/एमएमसीएक्स आरएफ कनेक्टर |
| बीएनसी आरएफ कनेक्टर मिलीमीटर वेव कनेक्टर्स (2.4 मिमी, 2.92 मिमी) |
| आरएफ केबल असेंबली |
| समाक्षीय एडेप्टर के लिए वेवगाइड |
| ग्लास-टू-मेटल हर्मेटिक सील |
| J30J सीरीज कनेक्टर |
| माइक्रोवेव रोटरी जोड़ |
टिप्पणी:
हमारे पास 10,000 से अधिक प्रकार हैंएसएमए कनेक्टर, यदि आपके द्वारा उपयोग किया जा रहा कनेक्टर नहीं मिला है, तो कृपया अपने विवरण के साथ हमसे संपर्क करें।
