उत्पत्ति के प्लेस:
चीन
प्रमाणन:
CE ROHS
माइक्रोवेव फील्ड के लिए फीमेल राइट एंगल एसएमपी आरएफ कनेक्टर कोएक्सियल कनेक्टर
एसएमपी एक स्माइनेचर पुश-ऑन या स्नैप कपलिंग आरएफ कोएक्सिअल कनेक्टर है, जिसमें छोटे आकार, हल्के वजन, उत्कृष्ट भूकंपीय प्रदर्शन और व्यापक रूप से काम करने वाले ब्रॉडबैंड, आदि के चरित्र हैं। इसकी ऑपरेटिंग आवृत्ति 30GHz तक (एसएमपी कनेक्टर का हमारा उत्पाद 40GHz तक पहुंच सकता है), और प्लग में तीन इंटरफ़ेस फॉर्म-पूर्ण जासूस, सीमित जासूस और चिकनी बोर (ब्रेकिंग सहित) हैं। पीसीबी माउंट, केबल माउंट और इन-सीरीज़ एडेप्टर पैकेज घनत्व को बनाए रखते हुए बोर्ड-टू-बोर्ड, ब्लाइंड मेट और रैक-एंड-पैनल अनुप्रयोगों के लिए एक इंटरकनेक्ट समाधान प्रदान करते हैं। उच्च विश्वसनीयता मॉड्यूलर गहन की आवश्यकता के साथ स्थापित स्थिति के लिए आवेदन करें।
विशिष्टता
| विद्युत विशेषतायें | ||
| मुक़ाबला | 50Ω | |
| आवृत्ति सीमा | डीसी ~ 40GHz | |
| रेटेड वोल्टेज | 170VRMS * | |
| इन्सुलेशन प्रतिरोध | ≥2000MΩ | |
| डाइलेट्रिक्स मैट्रिक्स-प्रतिरोध | 500VRMS * | |
| केंद्र प्रतिरोध | बाहरी कंडक्टर | Normal2.5m≤, सीलिंग≤4mΩ |
| केंद्र संचालक | Normal6mΩ, सीलिंग≤26m≤ | |
| VSWR | ≤1.3 | |
| सामग्री और यांत्रिक विशेषताओं | ||
| केंद्र संचालक | पुरुष | Sn-P कांस्य, सोना चढ़ाया हुआ |
| महिला | बेरिलियम कांस्य, सोना मढ़वाया | |
| लोचदार संपर्क | बेरिलियम कांस्य | सोना चढ़ाया हुआ |
| शेल और अन्य धातु भागों | पीतल का स्टेनलेस स्टील | सोना चढ़ाया पैशन |
| रोधक | ग्लास सिंटरिंग / PTFE / PEI | |
| हर्मेटिक उत्पाद रिसाव दर | १.०१३२५ × 10-3Pa · सेमी 3 / s | |
विशेषतायें एवं फायदे
| सोना चढ़ाया हुआ |
| उप-लघु |
| डीसी 40 गीगाहर्ट्ज तक |
| संविदा आकार |
| पुश-ऑन या स्नैप युग्मन |
| फुल डिटेक्ट, लिमिटेड डिटेक्ट और स्मूथ बोर |
| पीसीबी और केबल माउंट कनेक्टर |
| पुरुष और महिला, स्ट्रेट और राइट एंगल पसंद |
| लचीला और अर्ध-कठोर केबल सामग्री दोनों के लिए केबल माउंट संस्करण |
| सामान्य प्रकार और भली भाँति, निकला हुआ किनारा माउंट और थ्रेड-इन माउंट पसंद |
अनुप्रयोग
- सैन्य
- एंटेना
- ब्रॉडबैंड
- एयरोस्पेस
- ब्रॉडबैंड
- दूरसंचार
- साधन
- साधन
- चरणबद्ध ऐंटेना
- बोर्ड-टू-बोर्ड इंटरकनेक्ट

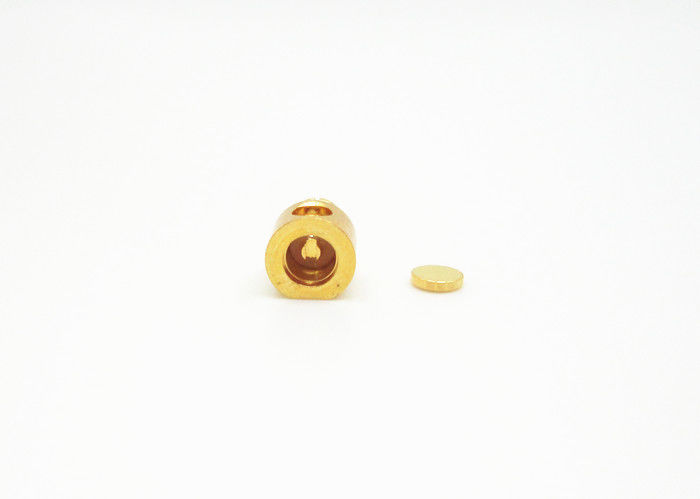

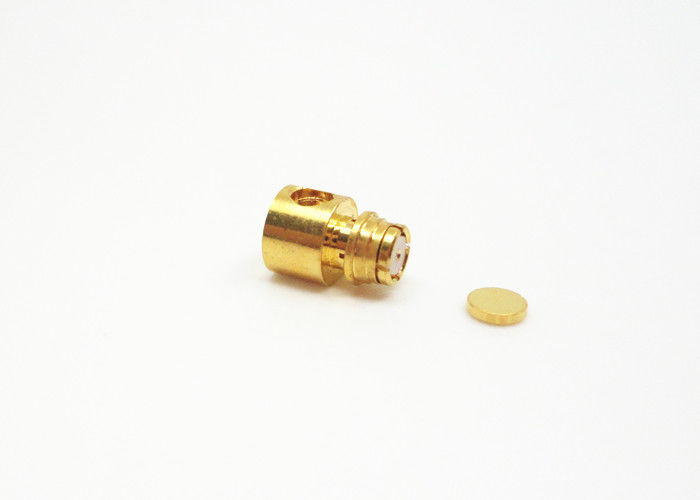

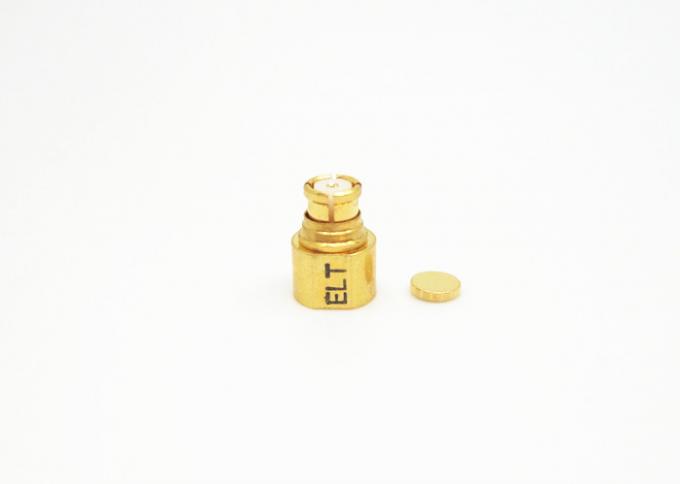

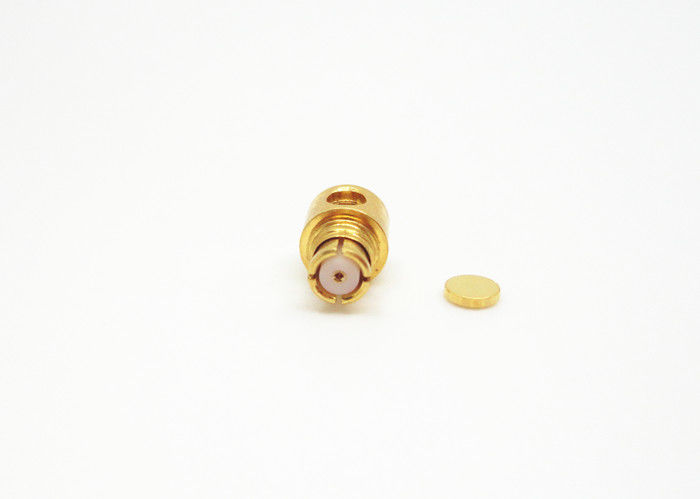

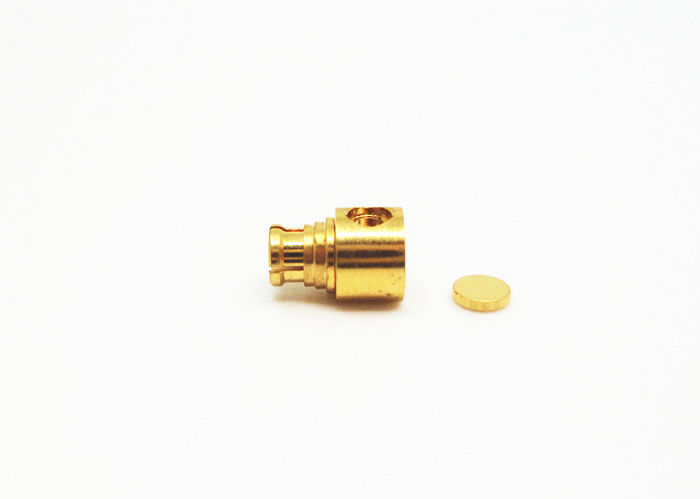

विस्तृत चित्र
उत्पाद सूची:
| आरएफ एडाप्टर |
| समाक्षीय एडाप्टर के लिए वेवगाइड |
| ग्लास-टू-मेटल हर्मेटिक सील्स |
| J30J सीरीज कनेक्टर |
| माइक्रोवेव रोटरी जोड़ों |
| आरएफ केबल विधानसभाओं |
| एसएमए / एसएसएमए आरएफ कनेक्टर |
| एसएमपी / एसएसएमपी आरएफ कनेक्टर |
| MCX / MMCX RF कनेक्टर |
| TNC RF कनेक्टर |
| एन टाइप आरएफ कनेक्टर |
| BNC RF कनेक्टरमीटर डिलिवर वेव कनेक्टर्स (2.4 मिमी, 2.92 मिमी) |
पैकेजिंग विवरण:
* मानक निर्यात दफ़्ती
* ग्राहकों की आवश्यकताओं के अनुसार
