उत्पत्ति के प्लेस:
चीन
प्रमाणन:
CE ROHS
सीधे / सही कोण TNC पुरुष / महिला प्लग कनेक्टर SMA महिला सॉकेट आरएफ समाक्षीय कनेक्टर के लिए
TNC श्रृंखला के उत्पाद को BNC कनेक्टर के थ्रेडेड संस्करण के रूप में डिज़ाइन किया गया है, TNC RF कनेक्टर में संभोग के लिए स्क्रू थ्रेड्स हैं। TNC कनेक्टर लघु, थ्रेडेड वॉटरप्रूफ इकाइयाँ हैं, जिनमें लगातार 50ohm प्रतिबाधा होती है, जो DC-11ghZ से संचालित होती हैं, दो प्रकार के TNC कनेक्टर होते हैं। : मानक और रिवर्स पोलरिटी। ये लो कॉस्ट कनेक्टर आमतौर पर डाई कास्ट और मोल्डेड घटकों का उपयोग करते हैं। यह प्रदर्शन औद्योगिक या सैन्य ग्रेड उत्पादों के बराबर नहीं होगा, ये कनेक्टर व्यावसायिक अनुप्रयोगों की विविधता पर उपयोग के लिए आदर्श हैं।
विशिष्टता
विद्युत विशेषतायें | ||||
मुक़ाबला | 50Ω | |||
आवृत्ति सीमा | डीसी ~ 4GHz | |||
रेटेड वोल्टेज | 2500VRMS (अधिकतम समुद्र-स्तर) | |||
डाइलेट्रिक्स मैट्रिक्स-प्रतिरोध | 750VRMS (अधिकतम समुद्र-स्तर) | |||
इन्सुलेशन प्रतिरोध | ≥2000MΩ | |||
संपर्क प्रतिरोध | बाहरी कंडक्टर | ≤6mΩ | ||
केंद्र संचालक | ≤1.5mΩ | |||
VSMR | ≤1.3 | |||
मेक निकल स्पेसिफिकेशन
| डिजाइन मानक | आईईसी 60169-17 |
| RoHS कॉम्प्लाइंट | हाँ |
| केंद्र संपर्क समाप्ति | समेटना |
| बाहरी संपर्क समाप्ति | समेटना |
| संभोग चक्र | 500Cycles |
| संपर्क रिटेंशन | 10N मि |
| केबल रिटेंशन | 100N मि |
| संभोग बल | 13.6N अधिकतम |
| अन-कपलिंग बल | 13.6N अधिकतम |

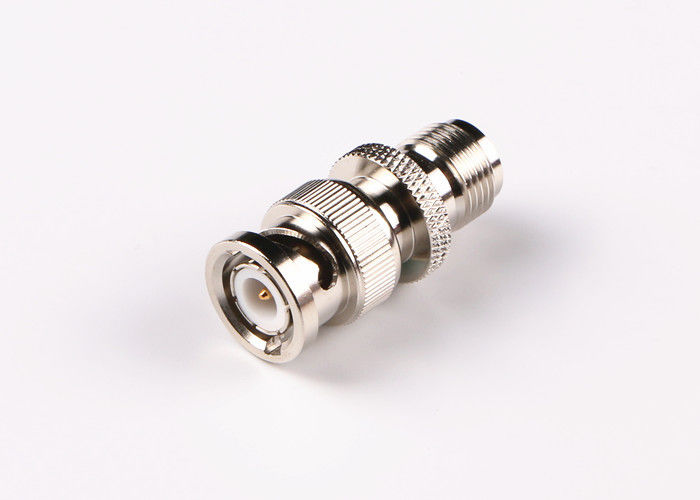

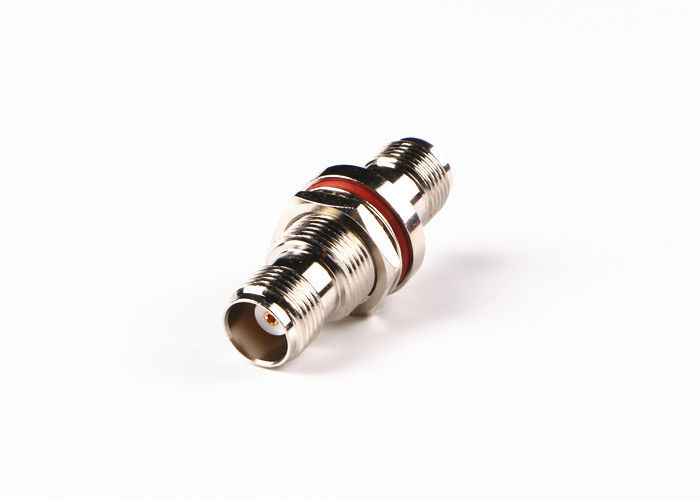

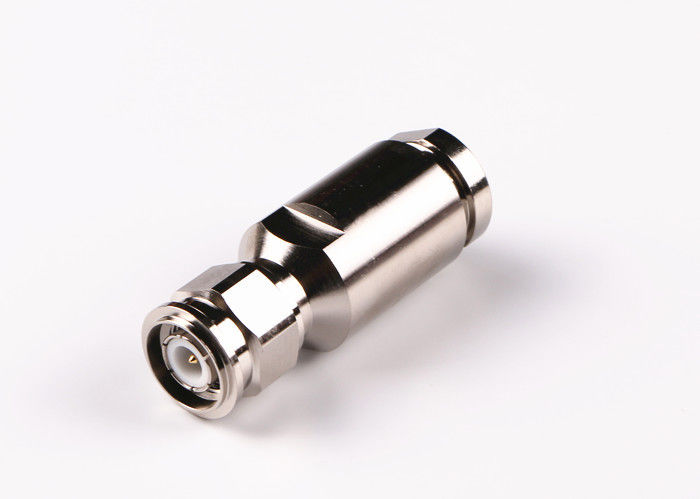

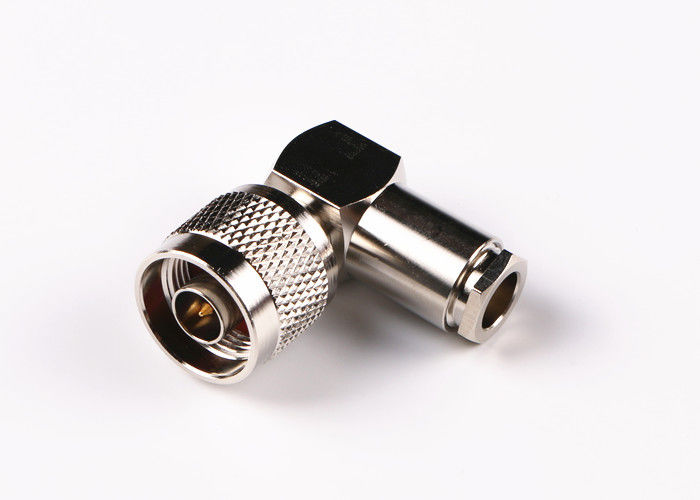

विस्तृत चित्र
आवेदन:
* नींव का अवस्थान
* नेटवर्क
* राडार
* एंटेना
* दूरसंचार
* कंप्यूटर
* उच्च गति केबल मोडेम
* दूरसंचार
* सेलुलर मोबाइल टेलीफोन
* यंत्र
उत्पाद सूची:
| आरएफ एडाप्टर |
| एसएमए / एसएसएमए आरएफ कनेक्टर |
| एसएमपी / एसएसएमपी आरएफ कनेक्टर |
| TNC RF कनेक्टर |
| एन टाइप आरएफ कनेक्टर |
| MCX / MMCX RF कनेक्टर |
| BNC RF कनेक्टरमीटर डिलिवर वेव कनेक्टर्स (2.4 मिमी, 2.92 मिमी) |
| आरएफ केबल विधानसभाओं |
| समाक्षीय एडाप्टर के लिए वेवगाइड |
| ग्लास-टू-मेटल हर्मेटिक सील्स |
| J30J सीरीज कनेक्टर |
| माइक्रोवेव रोटरी जोड़ों |
ध्यान दें:
हमारे पास 10,000 से अधिक प्रकार के टीएनसी कनेक्टर हैं , यदि आप जिस कनेक्टर का उपयोग कर रहे हैं वह नहीं मिला है, तो कृपया हमें अपने detai ls के साथ संपर्क करें ।
