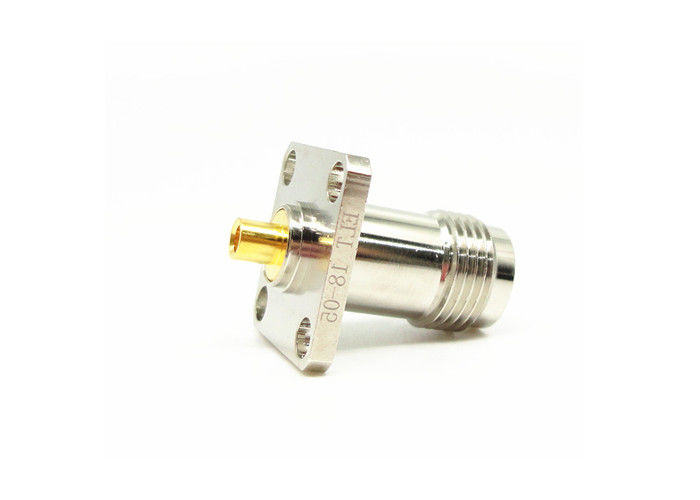

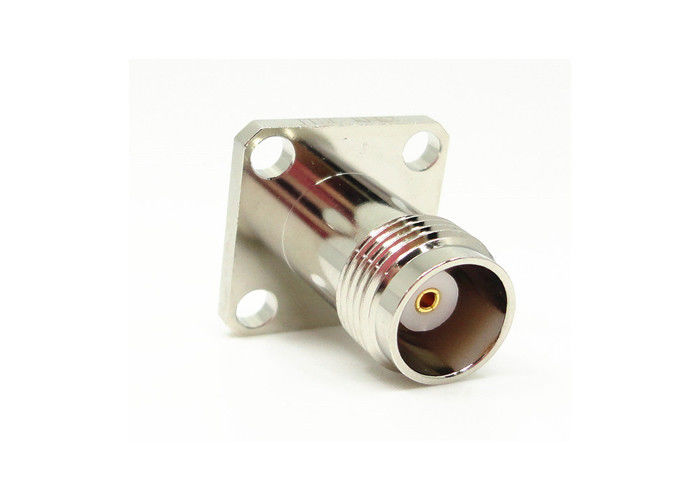

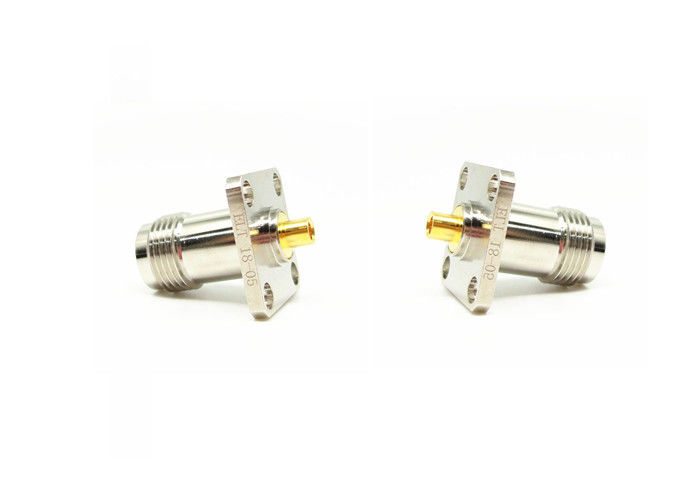

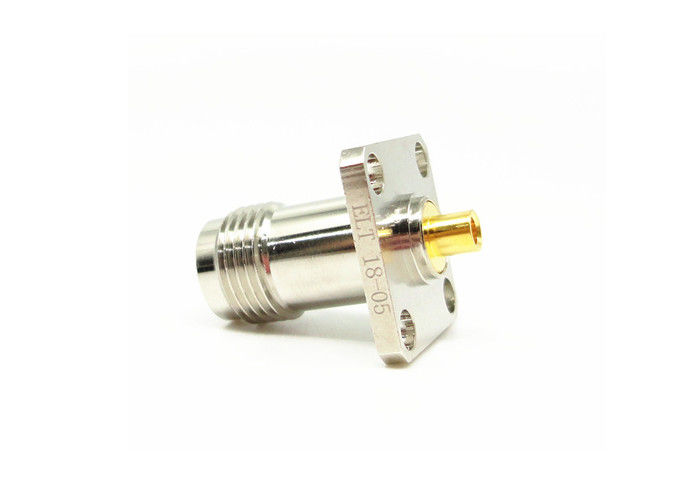

माइक्रोवेव के लिए चार छेद निकला हुआ किनारा माउंट टीएनसी आरएफ कनेक्टर महिला 50Ohm 11GHz
TNC श्रृंखला के उत्पाद को BNC कनेक्टर के थ्रेडेड संस्करण के रूप में डिज़ाइन किया गया है, TNC RF कनेक्टर में संभोग के लिए स्क्रू थ्रेड्स हैं। TNC कनेक्टर लघु, थ्रेडेड वॉटरप्रूफ इकाइयाँ हैं, जिनमें लगातार 50ohm प्रतिबाधा होती है, जो DC-11ghZ से संचालित होती हैं, दो प्रकार के TNC कनेक्टर होते हैं। : मानक और रिवर्स पोलरिटी। ये लो कॉस्ट कनेक्टर आमतौर पर डाई कास्ट और मोल्डेड घटकों का उपयोग करते हैं। यह प्रदर्शन औद्योगिक या सैन्य ग्रेड उत्पादों के बराबर नहीं होगा, ये कनेक्टर व्यावसायिक अनुप्रयोगों की विविधता पर उपयोग के लिए आदर्श हैं। एंटीना कनेक्शन के लिए व्यापक रूप से उपयोग किया जाता है, टीएनसी में एविओनिक्स, रक्षा, संचार और सामान्य औद्योगिक बाजारों में कई अनुप्रयोग हैं। रिवर्स पोलरिटी और 75 ओम टीएनसी भी उपलब्ध हैं।
विशिष्टता
विद्युत विशेषतायें | ||||
मुक़ाबला | 50Ω | |||
आवृत्ति सीमा | डीसी ~ 4GHz | |||
रेटेड वोल्टेज | 2500VRMS (अधिकतम समुद्र-स्तर) | |||
डाइलेट्रिक्स मैट्रिक्स-प्रतिरोध | 750VRMS (अधिकतम समुद्र-स्तर) | |||
इन्सुलेशन प्रतिरोध | ≥2000MΩ | |||
संपर्क प्रतिरोध | बाहरी कंडक्टर | ≤6mΩ | ||
केंद्र संचालक | ≤1.5mΩ | |||
VSMR | ≤1.3 | |||
| डिजाइन मानक | आईईसी 60169-17 |
| RoHS कॉम्प्लाइंट | हाँ |
| केंद्र संपर्क समाप्ति | समेटना |
| बाहरी संपर्क समाप्ति | समेटना |
| संभोग चक्र | 500Cycles |
| संपर्क रिटेंशन | 10N मि |
| केबल रिटेंशन | 100N मि |
| संभोग बल | 13.6N अधिकतम |
| अन-कपलिंग बल | 13.6N अधिकतम |
आवेदन:
* सेलुलर मोबाइल टेलीफोन
* यंत्र
* नींव का अवस्थान
* नेटवर्क
* राडार
* दूरसंचार

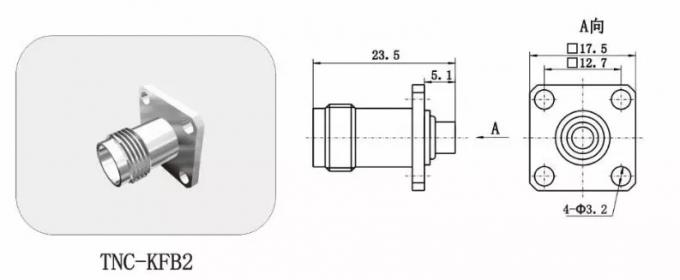

विस्तृत चित्र
विशेषताएं:
1, TNC श्रृंखला RF इलेक्ट्रॉनिक कनेक्टर को BNC कनेक्टर के थ्रेडेड संस्करण के रूप में डिज़ाइन किया गया है।
2, TNC RF कनेक्टर्स में संभोग के लिए स्क्रू थ्रेड्स हैं। RF TNC कनेक्टर्स लघु, थ्रेडेड वॉटरप्रूफ इकाइयाँ हैं, जिनमें लगातार 50ohm प्रतिबाधा, ऑपरेटिंग fromDC-11ghz है
3, दो प्रकार के टीएनसी कनेक्टर हैं: मानक और रिवर्स पोलरिटी
4, इन कम लागत चीन आपूर्तिकर्ता कारखाने आरएफ कनेक्टर आमतौर पर मरने के कलाकारों और ढाला घटकों का उपयोग करें।
5, जबकि प्रदर्शन औद्योगिक या सैन्य ग्रेड उत्पादों के बराबर नहीं होगा, ये आरएफ crimp कनेक्टर व्यावसायिक अनुप्रयोगों की विविधता पर उपयोग के लिए आदर्श हैं
6, टीएनसी श्रृंखला के उत्पाद एक प्रकार की व्होर जॉइनिंग है, इसमें अक्सर कार्य चौड़ाई होती है, विश्वसनीय शामिल होते हैं।
ध्यान दें:
हमारे पास 10,000 से अधिक प्रकार के टीएनसी कनेक्टर हैं , यदि आप जिस कनेक्टर का उपयोग कर रहे हैं वह नहीं मिला है, तो कृपया हमें अपने detai ls के साथ संपर्क करें ।
