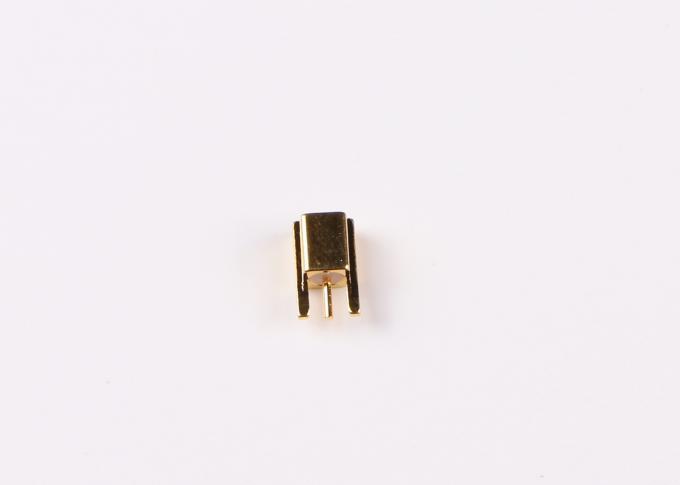

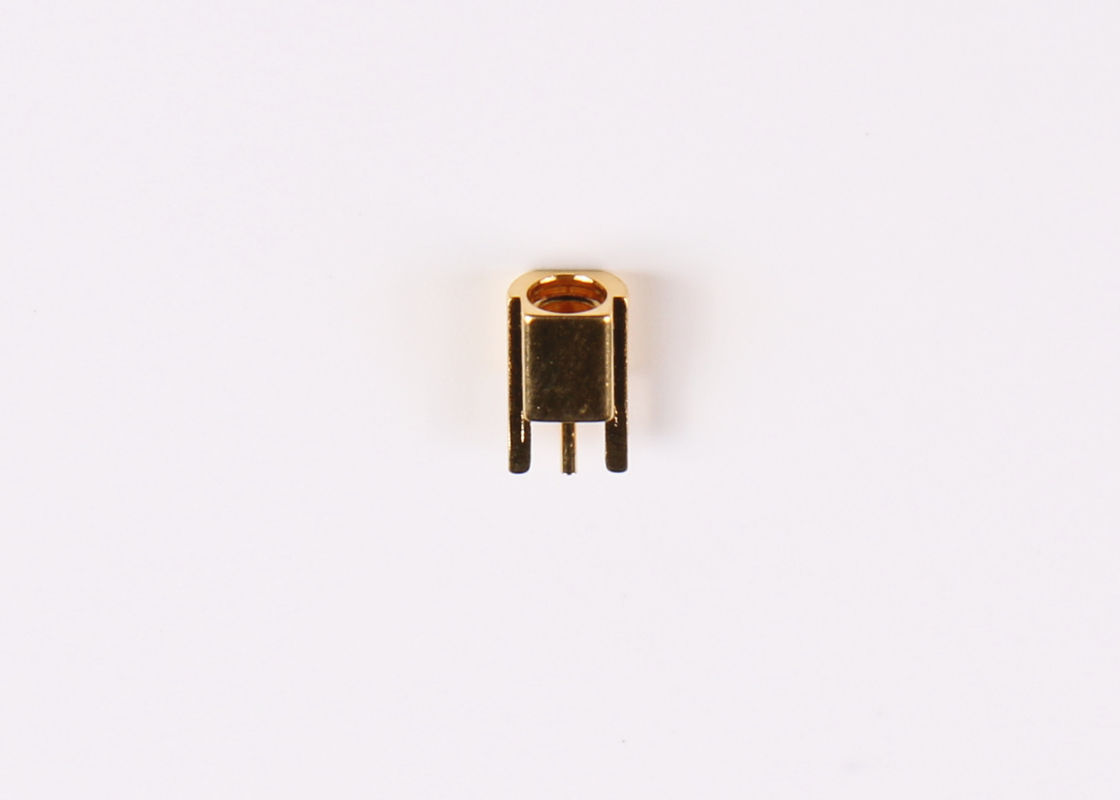

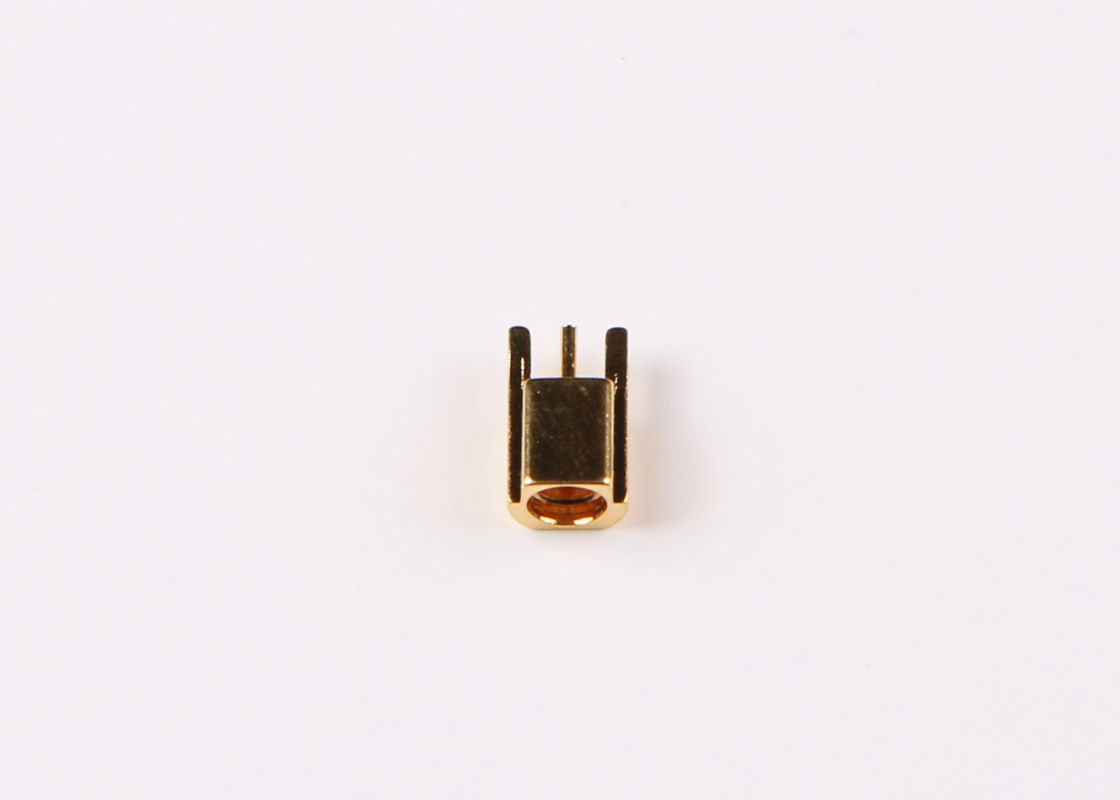

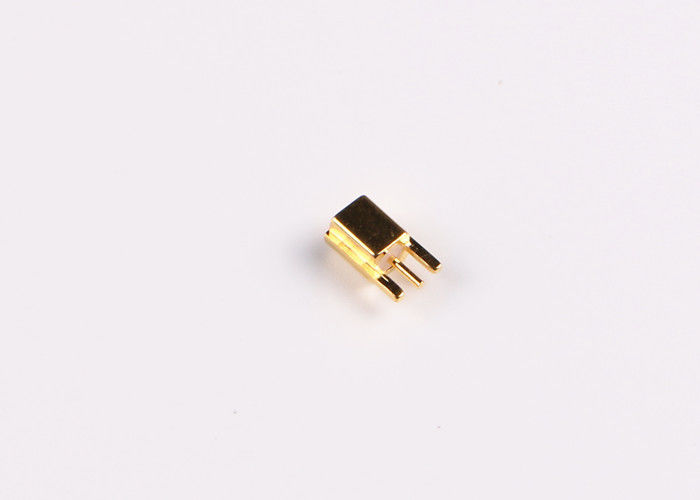

पीसीबी माउंट के लिए पुरुष प्लग एमसीएक्स आरएफ कनेक्टर पीतल केबल समाक्षीय कनेक्टर

पीसीबी माउंट के लिए पुरुष प्लग एमसीएक्स आरएफ कनेक्टर पीतल केबल समाक्षीय कनेक्टर

मिनी आरएफ कनेक्टर

एसएमपी समाक्षीय कनेक्टर

उत्पत्ति के प्लेस:

चीन

प्रमाणन:

CE ROHS

संपर्क करें
एक उद्धरण का अनुरोध करें
उत्पाद विवरण
सामग्री:
बास
मुक़ाबला:
50Ω
सहनशीलता:
500 चक्र
संपर्क सामग्री:
पीतल, बी.सी.यू.
डिजाइन मानक::
आईईसी 60169-17
प्रकार:
सीधी
चढ़ाना:
सोना चढ़ाया हुआ
उत्पाद का नाम:
MCX RF कनेक्टर
आवेदन:
पीसीबी
प्रमुखता देना:

मिनी आरएफ कनेक्टर

,

एसएमपी समाक्षीय कनेक्टर

भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा
बातचीत योग्य
मूल्य
विनिमय योग्य
पैकेजिंग विवरण
मानक निर्यात दफ़्ती
प्रसव के समय
3 सप्ताह के भीतर
उत्पाद वर्णन

पीसीबी माउंट के लिए गोल्ड प्लेटेड पुरुष प्लग एमसीएक्स स्ट्रेट आरएफ केबल समाक्षीय कनेक्टर

विशेषताएं:


- त्वरित कनेक्ट / डिस्कनेक्ट स्नैप-ऑन संभोग स्थापना के समय को कम करता है
- लघु आरजी लचीली अर्ध-कठोर समाक्षीय केबल की एक विस्तृत श्रृंखला को समाहित करता है
- MCX कनेक्टर सीधे या समकोण संस्करणों में उपलब्ध हैं, साथ ही बल्कहेड, 2 होल पैनल, 4 होल पैनल या माउंटलेस विकल्प।

- उच्च गुणवत्ता के साथ संयुक्त कम लागत।

- डीसी से 6 गीगाहर्ट्ज तक कम प्रतिबिंब के साथ ब्रॉडबैंड प्रदर्शन।

- 50 ओम प्रतिबाधा

- उद्योग मानक केबल के लिए और मुद्रित सर्किट बोर्ड डिवाइस के रूप में उपलब्ध होने के लिए

- दोहराने योग्य प्रदर्शन प्रदान करें


आवेदन:

  • वायरलेस संचार (WLAN और मोबाइल)
  • संचार उपकरण
  • मापक यंत्र
  • एंटेना
  • बेस स्टेशन
  • दूरसंचार
  • कंप्यूटर (नेटवर्क)
  • उपकरण
  • परीक्षण और माप
  • उच्च गति केबल मोडेम
  • सैटकॉम
  • वैश्विक स्थिति प्रणाली (GPS)
  • मोटर वाहन
  • प्रसारण

TYPE MCX RF कनेक्टर स्नैप-ऑन कपलिंग के साथ एक प्रकार का लघु कनेक्टर्स है। विशेषता प्रतिबाधा के दो प्रकार होते हैं: 50 और 70। कनेक्टर्स की विशेषता छोटी मात्रा, हल्के वजन, संक्षिप्त संरचना, उपयोग करने में आसान है। वे व्यापक रूप से ग्लोबल पोजिशन सिस्टम, डिजिटल पर्सनल कंप्यूटर नेट वर्क, सभी प्रकार के रेडियो इंस्ट्रूमेंट, छोटे आकार के इलेक्ट्रॉनिक उपकरण और डब्ल्यूएलएएन सिस्टम में उपयोग किए जाते हैं।

एमसीएक्स श्रृंखला आरएफ कनेक्टर उन उपकरणों पर लागू होता है जिनमें वजन और मात्रा की आवश्यकता होती है, ऑपरेशन आवृत्ति 6GHz तक पहुंच सकती है, प्लग-इन डिज़ाइन का उपयोग कर सकती है, इंटरफ़ेस का आकार एसएमबी के समान है, लेकिन वॉल्यूम लगभग 30% छोटा है, संपर्क है अधिक विश्वसनीय, कनेक्ट तेज़ है, जो डिजिटल संचार की आवश्यकता को गहन और लघु रूप से पूरा कर सकता है।

MCX कनेक्टर्स के अनुप्रयोग वे हैं जहां आकार, वजन, प्रदर्शन और असेंबली की आसानी अंतिम डिजाइन निर्णय के लिए ड्राइविंग विचार हैं। आमतौर पर, इनमें GPS, वायरलेस संचार (WLAN और मोबाइल) और ऑटोमोटिव शामिल हैं।



विशिष्टता:

विद्युत विशेषतायें
मुक़ाबला 50 ओम
आवृत्ति सीमा डीसी ~ 6GHz
रेटेड वोल्टेज 250 वीआरएमएस (अधिकतम समुद्री स्तर)
डाइलेट्रिक्स मैट्रिक्स-प्रतिरोध 750 वीआरएमएस (अधिकतम समुद्री स्तर)
इन्सुलेशन प्रतिरोध > = 2000Mohm
संपर्क प्रतिरोध बाहरी कंडक्टर <= 2.5mOhm
केंद्र संचालक <= 5.0mOhm
VSMR <= 1.3


सामग्री और यांत्रिक विशेषताओं
केंद्र संचालक पुरुष / प्लग पीतल सोना चढ़ाया हुआ
महिला / सॉकेट Sn- पी कांस्य सोना चढ़ाया हुआ
लचीलापन संपर्क करें बेरिलियम कांस्य निकेल चढ़ाया गया
शेल / आवास पीतल, स्टेनलेस स्टील निकेल चढ़ाया गया
रोधक PTFE
अंगूठी की सील सिलिकॉन रबर
सहनशीलता 500 चक्र

RoHS कॉम्प्लाइंट हाँ
केंद्र संपर्क समाप्ति समेटना
बाहरी संपर्क समाप्ति समेटना
संभोग चक्र 500Cycles
संपर्क रिटेंशन 10N मि
केबल रिटेंशन 100N मि
संभोग बल 13.6N अधिकतम
अन-कपलिंग बल 13.6N अधिकतम


पर्यावरणीय विशिष्टता:

परिचालन तापमान -30 से +70 डीग सी
आईपी ​​रेटिंग (Mated) IP64



ध्यान दें:
यदि आपके द्वारा उपयोग किए जा रहे कनेक्टर का उपयोग कर रहे हैं, तो हमारे पास 10,000 से अधिक प्रकार के इंटरकनेक्ट उत्पाद ((BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMA, BMA, SBMA, SMC, SC, SMP, SSMP ect) हैं। नहीं मिला, कृपया अपने विवरण के साथ हमसे संपर्क करें।
