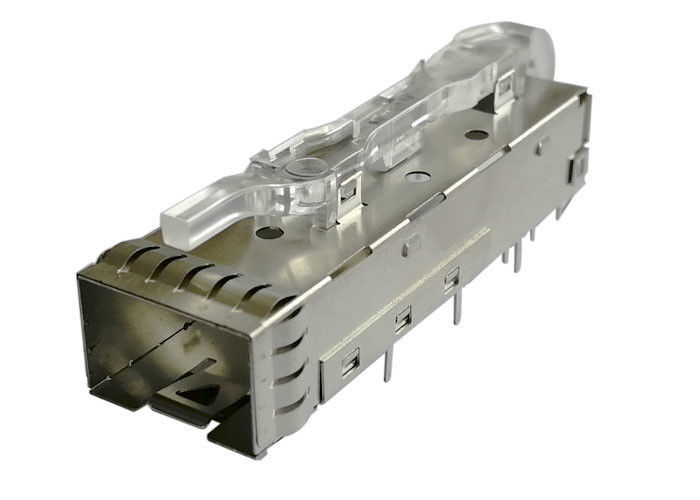

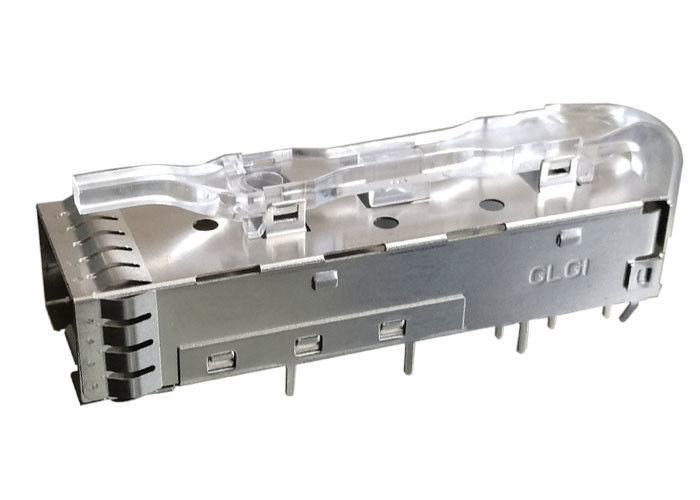

3.0 मिमी मिलाप पोस्ट पिन 1 एक्स 1 एसएफपी केज असेंबली लाइट पाइप ईएमआई स्प्रिंग फिंगर के साथ

3.0 मिमी मिलाप पोस्ट पिन 1 एक्स 1 एसएफपी केज असेंबली लाइट पाइप ईएमआई स्प्रिंग फिंगर के साथ

विशेषताएं

• व्यक्तिगत रूप से या किट के रूप में उपलब्ध (SFPK Series)

• सिंगल या मल्टी-पोर्ट (पैनल माउंट) पिंजरों के साथ उपलब्ध है

• SFP कनेक्टर और पिंजरे के साथ सुविधाजनक किट

• 3 डी पैर डिजाइन में सुधार के लिए फिट-फिट प्रतिधारण और बोर्ड छेद को होस्ट करने के लिए संपर्क करें

• एक टुकड़ा, स्टेनलेस स्टील निर्माण

• तह-वापस वसंत उंगलियों के माध्यम से कम उत्सर्जन डिजाइन - विकिरण के माध्यम से पारित करने के लिए कोई उद्घाटन नहीं

• संवर्धित ट्रांसीवर किक-आउट स्प्रिंग्स

• सरल और तेजी से स्थापना / हटाने

• मेजबान बोर्ड छेद क्षतिग्रस्त नहीं है जब पिंजरे को हटा दिया जाता है

• सभी SFP पिंजरे सतहों पर हीट ट्रांसफर विंडो

• एमएसए अनुरूप मेजबान बोर्ड लेआउट और ट्रांसीवर डिजाइन का समर्थन करता है

लाभ:

• एमटी डिजाइन टेप और रील में पैक किया गया
• पीसीबी के लिए आसान पिक-एंड-प्लेस सुनिश्चित करता है
• प्रेस-फिट, सोल्डर-पोस्ट और पीसीआई (1 °) संस्करणों में उपलब्ध एकल पोर्ट पिंजरे; गैंग के पिंजरे प्रेस-फिट संस्करण में उपलब्ध हैं
• विभिन्न बोर्ड मोटाई और विधानसभा प्रक्रियाओं के साथ सक्षम बनाता है
• प्रेस-फिट पूंछ एकल और गैंगेड पिंजरों के लिए बेली-टू-बेली अनुप्रयोगों को समायोजित करती है
• पीसीबी अचल संपत्ति का सबसे अच्छा उपयोग सुनिश्चित करता है

अवलोकन:

३) उष्मा क्षीणता

हमारे थर्मल संवर्धित समाधान पिंजरों के माध्यम से बेहतर फ्रंट-टू-बैक और बैक-टू-फ्रंट एयरफ्लो प्रदान करते हैं, जो उद्योग के प्रमुख थर्मल प्रदर्शन के लिए बेहतर गर्मी लंपटता प्रदान करते हैं।

4) सिग्नल की गुणवत्ता

सिग्नल की गुणवत्ता बढ़ाने के लिए, एसएफपी पोर्टफोलियो ईएमआई को कम करने और सर्किट के प्रदर्शन में गिरावट से बचने के लिए कुंडी-प्लेट क्षेत्र पर केंद्रित है और मानकों का अनुपालन सुनिश्चित करता है। उत्पादों को ग्राहक प्रणाली की आवश्यकताओं को पूरा करने के लिए EMI वसंत और EMI इलास्टोमेरिक गैसकेट संस्करणों दोनों में पेश किया जाता है।

5) मुख्य विशेषताएं और लाभ, प्रदर्शन और लचीलापन

• सिंगल-पोर्ट, गैंग्ड (1xN) और स्टैक्ड (2xN) कॉन्फ़िगरेशन में पिंजरे प्रदान करता है; बेली-टू-बेली माउंटिंग केज भी पेश किए
• EMI रोकथाम के लिए इलास्टोमेरिक गैस्केट्स या स्प्रिंग्स
• हीट सिंक और लाइट पाइप विकल्प प्रदान करता है
• स्टैक्ड पिंजरों में एक एकीकृत उच्च गति कनेक्टर शामिल है
• डायरेक्ट-अटैच्ड कॉपर केबल असेंबली और LC ऑप्टिकल कनेक्टर और केबल असेंबलियों के SFP पोर्टफोलियो के लिए पूरक
• पीसीआईघड़ी कार्ड अनुप्रयोगों (एक-डिग्री बढ़ते कोण) के लिए पिंजरे उपलब्ध हैं

6) अनुप्रयोग

उत्पाद द्वारा

• एंटरप्राइज स्टोरेज: सर्वर
• नेटवर्किंग: राउटर, ऑप्टिकल ट्रांसपोर्ट स्विच
• दूरसंचार: रिमोट रेडियो हेड, बेस स्टेशन स्विच

प्रोटोकॉल द्वारा

• SONET
• गीगाबिट एथनेट
• फाइबर चैनल
• सीरियल डेटा ट्रांसमिशन

उत्पाद संरचना:

• 1 एक्स 1 सिंगल पोर्ट;
• स्टंप्ड एंड फॉर्मेड मेटल केज;
• लाइट पाइप्स के साथ, पी रॉविड्स पोर्ट स्टेटस
• हीट सिंक के बिना, आवश्यकतानुसार अनुकूलित किया जा सकता है
• माउंट प्रकार, आवश्यकतानुसार अनुकूलित किया जा सकता है
• केज सामग्री: कॉपर मिश्र धातु
• CLIP: स्टेलनेस स्टील
• इलास्टोमेरिक गैसकेट के साथ या बिना
• पिंजरे की लंबाई: 53.4 मिमी
• केज चौड़ाई: 14.0 मिमी
• केज ऊंचाई: 9.55 मिमी

अनुकूलन सेवाएँ

• 1 xn या 2 xn संरचनाएं
• लाइट पाइप के साथ या उसके बिना
• गर्मी सिंक के बिना ओई के साथ
• इलास्टोमेरिक या धातु गैसकेट के साथ या बिना
• इंटेगार्टेड कनेक्टर के साथ या बिना पिंजरे
• ईएमआई स्प्रिंग फिंगर के साथ या उसके बिना
