उत्पत्ति के प्लेस:
चीन
प्रमाणन:
ISO 9001, ISO 14001, UL, RoHS, IECQ QC080000,

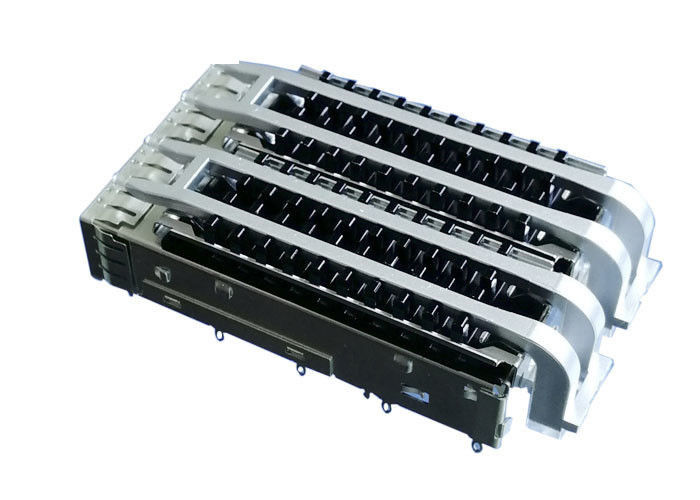

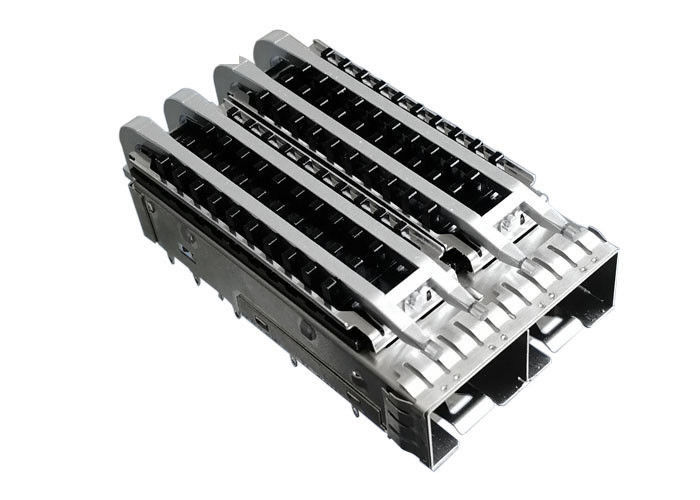

हीट सिंक लाइट पाइप के साथ फिट 2 पोर्ट गैंगेड महिला SFP पिंजरे
मल्टी-सोर्स एग्रीमेंट (MSA) विनिर्देश के साथ SFP पिंजरों का विकास और उत्पादन पूरी तरह से किया जाता है। या तो तांबे या ऑप्टिकल अनुप्रयोगों में उपयोग किया जाता है, पिंजरे का निर्माण ईएमआई परिरक्षण के लिए सर्वश्रेष्ठ प्रदर्शन की पेशकश करने के लिए एक-टुकड़ा, मुद्रांकित और गठित धातु है। हमारे एकल-बंदरगाह पिंजरे को विभिन्न पिन और चढ़ाना विकल्पों के साथ डिज़ाइन किया गया है ताकि प्रेस-फिट और मिलाप अनुप्रयोगों को संबोधित किया जा सके।
1. विनिर्देशों:
| गुण | मूल्य |
| प्रकार | एसएफपी + पिंजरे |
| लिंग | महिला |
| बंदरगाहों की संख्या | 2 |
| पंक्ति की संख्या | 1 |
| शरीर की अभिविन्यास | समकोण |
| समाप्ति की विधि | जबरदस्ती घुसाना |
| घर निर्माण की सामग्री | ताँबा मिश्रित धातु |
| ताप सिंक | हाँ, हीट सिंक के साथ |
| लोचदार गैसकेट | नहीं |
| ईएमआई फिंगर स्प्रिंग | हाँ |
| हल्की नलिका | हाँ |
| फिट पिन लंबाई दबाएँ | 2.05 मि.मी. |
| एसएफपी + केज लंबाई | 55.1 मि.मी. |
| एसएफपी + केज चौड़ाई | 28.95 मिमी |
| एसएफपी + केज ऊंचाई | 13.11 मिमी |
2. सुविधाएँ
SFP, SFP +, XFP या ZENPAK ट्रांसीवर के साथ मेट्स
कनेक्टर्स और पिंजरे उपलब्ध हैं
व्यक्तिगत रूप से या किट के रूप में उपलब्ध (SFPK Series)
एमएसए अनुरूप मेजबान बोर्ड लेआउट और ट्रांसीवर डिजाइन का समर्थन करता है
SFP कनेक्टर और पिंजरे के साथ सुविधाजनक किट
3 डी पैर डिजाइन में सुधार के लिए फिट-फिट प्रतिधारण और बोर्ड छेद को होस्ट करने के लिए संपर्क करें
एक टुकड़ा, स्टेनलेस स्टील निर्माण
तह-वापस वसंत उंगलियों के माध्यम से कम उत्सर्जन डिजाइन - विकिरण के माध्यम से पारित करने के लिए कोई उद्घाटन नहीं
सिंगल या मल्टी-पोर्ट (पैनल माउंट) पिंजरों के साथ उपलब्ध है
सरल और तेजी से स्थापना / हटाने
मेजबान बोर्ड छेद क्षतिग्रस्त नहीं है जब पिंजरे को हटा दिया जाता है
सभी SFP पिंजरे सतहों पर हीट ट्रांसफर विंडो
संवर्धित ट्रांसीवर किक-आउट स्प्रिंग्स
पिंजरों पर प्रेस-फिट या थ्रोट-होल मिलाप होता है
3. आवेदन:
यह इस उत्पाद के लिए आवेदनों की एक निश्चित सूची नहीं है। यह कुछ अधिक सामान्य उपयोगों का प्रतिनिधित्व करता है।
4. लाभ:
| मद | लाभ |
| एमटी डिजाइन टेप और रील में पैक किया गया | पीसीबी के लिए आसान पिक-एंड-प्लेस सुनिश्चित करता है |
| प्रेस-फिट, सोल्डर-पोस्ट और पीसीआई (1 °) संस्करणों में उपलब्ध एकल पोर्ट पिंजरे; गैंग के पिंजरे प्रेस-फिट संस्करण में उपलब्ध हैं | विभिन्न बोर्ड मोटाई और विधानसभा प्रक्रियाओं के साथ सक्षम बनाता है |
| प्रेस-फिट पूंछ एकल और गैंगेड पिंजरों के लिए बेली-टू-बेली अनुप्रयोगों को समायोजित करती है | पीसीबी अचल संपत्ति का सबसे अच्छा उपयोग सुनिश्चित करता है |
| मॉड्यूल "पेट-टू-बेली" उन्मुख होते हैं जब डाला जाता है | पोर्ट से मॉड्यूल को हटाने में आसानी |
| SMT लाइट एमिटिंग डायोड (LED) के साथ उपयोग के लिए एकीकृत लाइट पाइप | उपयोगकर्ता को पोर्ट स्थिति और गतिविधि प्रतिक्रिया प्रदान करता है |
| अनोखा अंगूठा कुंडी | सहज ज्ञान युक्त निचोड़ और पुल-लैचिंग तंत्र प्रदान करता है |
| हॉट-प्लग करने योग्य ट्रांसीवर्स | सिस्टम को डाउन किए बिना प्लग को सम्मिलित करने और हटाने योग्य अनुमति दें |
| पीसीबी के लिए प्रेस-फिट समाप्ति | सोल्डरिंग को खत्म करता है, लागू लागत को कम करता है और सोल्डर से संबंधित मुद्दों से बचता है |
| गैंगेड केज में 360 ° इलास्टोमेरिक गैसकेट, स्प्रिंग फिंगर और मल्टीपल ग्राउंड-पिन लोकेशन हैं | बेज़ेल को उन्नत ईएमआई परिरक्षण प्रदान करता है |
| इलास्टोमेरिक या धातु गैसकेट | बेहतर ईएमआई सुरक्षा के लिए दो विकल्प |
| जिंक डायकॉस्ट बैकशेल्स | 360 ° इलेक्ट्रो मैग्नेटिक इंटरफेरेंस (EMI) परिरक्षण प्रदान करें |
कस्टम समाधान
® हमारे जानकार कर्मचारियों और शीघ्र सेवा के समर्थन के साथ कस्टम समाधान प्रदान करता है।
लचीलापन
® बहु-बंदरगाह विकल्प, लाइटपाइप, चढ़ाना और परिरक्षण सहित कई प्रकार के पिंजरे प्रदान करता है।
ताप लोपन
हमारे थर्मल संवर्धित समाधान पिंजरों के माध्यम से बेहतर फ्रंट-टू-बैक और बैक-टू-फ्रंट एयरफ्लो प्रदान करते हैं, जो उद्योग के प्रमुख थर्मल प्रदर्शन के लिए बेहतर गर्मी लंपटता प्रदान करते हैं।
सिग्नल की गुणवत्ता
सिग्नल की गुणवत्ता बढ़ाने के लिए, एसएफपी पोर्टफोलियो ईएमआई को कम करने और सर्किट के प्रदर्शन में गिरावट से बचने के लिए कुंडी-प्लेट क्षेत्र पर केंद्रित है और मानकों का अनुपालन सुनिश्चित करता है। उत्पादों को ग्राहक प्रणाली की आवश्यकताओं को पूरा करने के लिए EMI वसंत और EMI इलास्टोमेरिक गैसकेट संस्करणों दोनों में पेश किया जाता है।
मुख्य विशेषताएं और लाभ, प्रदर्शन और लचीलापन
6. फायदा

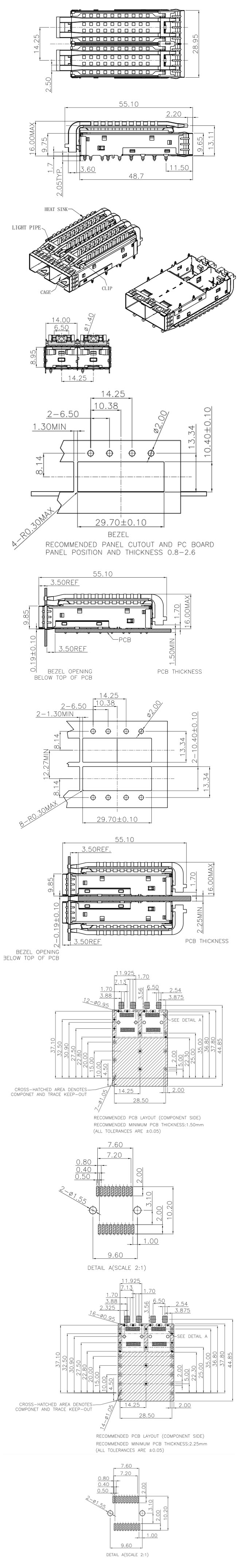

7. मेकैनिकल ड्राइंग
आप आरेखण के विवरण से डेमो विवरण जान सकते हैं
