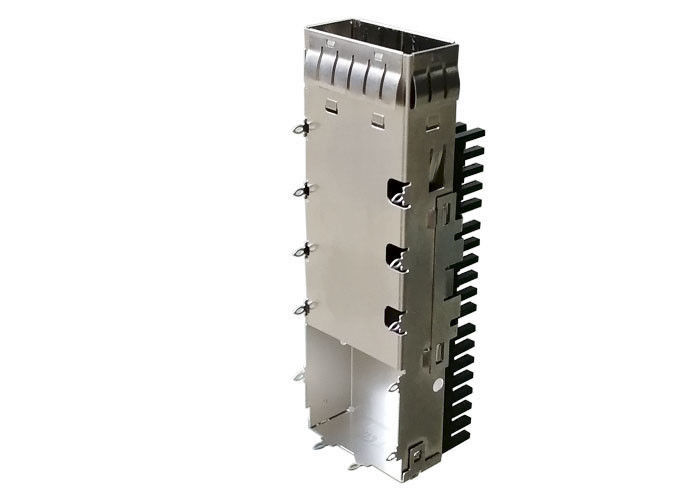

QSFP28 कनेक्टर के लिए EMI टैब्स सिंगल पोर्ट SFP28 केज 18.75 मिमी

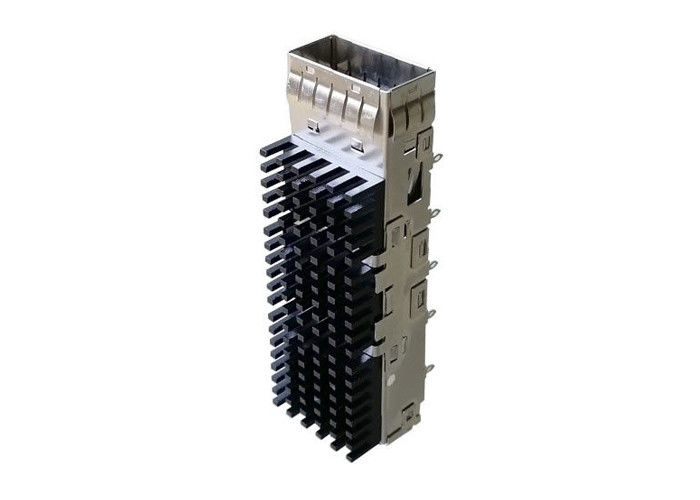

QSFP28 कनेक्टर के लिए EMI टैब्स हीट सिंक सिंगल पोर्ट SFP28 केज 18.75 मिमी

व्यापक रूप से नेटवर्किंग, दूरसंचार और डेटा सेंटर उद्योगों में उपयोग किया जाता है। हाई-स्पीड I / O उपकरणों की अगली पीढ़ी, 40G से 100G ईथरनेट एप्लिकेशन का समर्थन करती है। प्रेस फिट कॉपर मिश्र धातु के पिंजरे ईएमआई वसंत या ईएमआई गैसकेट वेरिएंट पेश करते हैं और मौजूदा क्यूएसएफपी ऑप्टिकल मॉड्यूल (ट्रांसीवर) और केबल असेंबलियों के साथ पूरी तरह से पीछे हैं।

QSFP28 ट्रांससीवर्स का उपयोग मुख्य रूप से 40G से 100G ईथरनेट एप्लीकेशन के लिए किया जाता है, कॉम्पैक्ट डिजाइन, कम बिजली की खपत, और कम लागत इसे 100G ईथरनेट एप्लीकेशन में पहला विकल्प बनाते हैं;

QSFP28 पिंजरे QSFP28 ट्रांसीवर (ऑप्टिकल मॉड्यूल) के अगले प्रकार के साथ संगत है

• 100GBASE-SR4 QSFP28 ट्रांसीवर
• 100GBASE-PSM4QSFP28 ट्रांसीवर
• 100GBASE-LR4 QSFP28 ट्रांसीवर
• 100GBASE-CWDM4 QSFP28 ट्रांसीवर

1. सुविधाएँ

• एक टुकड़ा, स्टेनलेस स्टील निर्माण

• तह-वापस वसंत उंगलियों के माध्यम से कम उत्सर्जन डिजाइन - विकिरण के माध्यम से पारित करने के लिए कोई उद्घाटन नहीं

• संवर्धित ट्रांसीवर किक-आउट स्प्रिंग्स

• सरल और तेजी से स्थापना / हटाने

• मेजबान बोर्ड छेद क्षतिग्रस्त नहीं है जब पिंजरे को हटा दिया जाता है

• QSFP28 ट्रांसीवर के साथ मेट्स

• कनेक्टर्स और पिंजरे उपलब्ध हैं

• सिंगल या मल्टी-पोर्ट (पैनल माउंट) पिंजरों के साथ उपलब्ध है

• QSFP28 कनेक्टर और पिंजरे के साथ सुविधाजनक किट

• 3 डी पैर डिजाइन में सुधार के लिए फिट-फिट प्रतिधारण और बोर्ड छेद की मेजबानी के लिए संपर्क करें

• पिंजरों पर प्रेस-फिट या थ्रोट-होल मिलाप होता है

• व्यक्तिगत रूप से या किट के रूप में उपलब्ध (SFPK Series)

• सभी SFP पिंजरे सतहों पर हीट ट्रांसफर विंडो

• एमएसए अनुरूप मेजबान बोर्ड लेआउट और ट्रांसीवर डिजाइन का समर्थन करता है

2. अनुकूलन सेवा

• QSFP28 केज 1 एक्सएन गंगेड स्ट्रक्चर, या 2 एक्सएन स्टैक्ड स्ट्रक्चर के साथ हो सकता है
• QSFP28 केज अलग गर्मी अपव्यय छेद के साथ हो सकता है

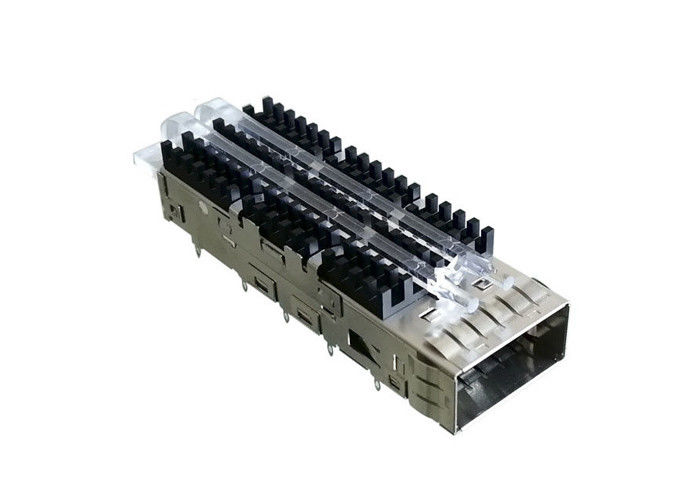

• QSFP28 केज लाइट पाइप के साथ या बिना, निर्मित या केज टॉप या बटोम पर हो सकता है
• QSFP28 केज हीट सिंक के साथ या बिना हो सकता है, और हीट स्टाइल अलग स्टाइल के साथ
• QSFP28 केज ईएमआई फिंगर स्प्रिंग या इलास्टोमेरिक गैसकेट के साथ हो सकता है
• एकीकृत QSFP28 को EMI पिंजरों के साथ कनेक्टर बनाने के लिए समर्थन, पृथक QSFP28 कनेक्टर, या पृथक QSFP28 पिंजरों
• विभिन्न माउंट टाइप, प्रेस फिट या मिलाप पोस्ट और पिन की लंबाई को अनुकूलित किया जा सकता है

3. QSFP28 केज ( 49001-00N011)   ) संरचना:

• सिंगल पोर्ट चौड़ाई: 18.75 मिमी
• सिंगल पोर्ट हाइट: 8.95 मिमी
• हीट अपव्यय छेद के साथ स्टैम्पल्ड और फॉर्मेड मेटल केज;
• लाइट पाइप्स के बिना, आवश्यकतानुसार अनुकूलित किया जा सकता है
• हीट सिंक के साथ, सतह पर ब्लैक ऑक्साइड उपचार के साथ हीट सिंक सामग्री एल्यूमीनियम है
• फिट माउंट प्रकार दबाएं, आवश्यकतानुसार अनुकूलित किया जा सकता है
• केज सामग्री: कॉपर मिश्र धातु
• CLIP: स्टेलनेस स्टील
• ईएमआई टैब स्प्रिंग के साथ, बेजल को बेहतर ईएमआई परिरक्षण प्रदान करें
• इंटीग्रेटेड SFP कनेक्टर के बिना 1 X 1 सिंगल पोर्ट QSFP28 केज
• QSFP28 पिंजरे की लंबाई: 61.16 मिमी
• QSFP28 केज चौड़ाई: 19.46 मिमी
• QSFP28 केज ऊंचाई: 16.0 मिमी (हीट सिंक के साथ)
• QSFP28 केज प्रेस फिट पिन की लंबाई: 2.05 मिमी

4. QSFP28 केज ( 49001-00N011 )

• सर्वर
• भंडारण
• दूरसंचार
• स्विच
• दूरसंचार हार्डवेयर
• डाटा संचार
• हाई-एंड सर्वर
• नेटवर्किंग
• फाइबर चैनल और गिगाबिट ईथरनेट
• नेटवर्किंग उपकरण
• रूटर / स्विच
• QSFP28 कनेक्टर / QSFP28 ट्रांसीवर

यह इस उत्पाद के लिए आवेदनों की एक निश्चित सूची नहीं है। यह कुछ अधिक सामान्य उपयोगों का प्रतिनिधित्व करता है।

5. लाभ:

• वैरायटी कनेक्टर्स में 20 साल का अनुभव
• 1500 कर्मचारी
• 58 आर एंड डी इंजीनियर्स।
• 22000 वर्ग मीटर का कारखाना
• 20kk पोर्ट / महीने की क्षमता
• हम कॉस्टोम सेवा का समर्थन करते हैं;
• हमारे उत्पादों RoHS, पहुंच और उल प्रमाणीकरण के अनुरूप हैं
• HUAWEI, ZTE, FOXCONN, XIAOMI, TCL और इतने पर के साथ दीर्घकालिक निगम
• 20KK प्रिंट्स / महीना क्षमता
• ISO9001, ISO14001, QC080000, OHSAS18001, और IECC अंतर्राष्ट्रीय प्रबंधन प्रणाली प्रमाणन
• हम हमारे अपने हार्डवेयर मोल्ड और प्लास्टिक मोल्ड है
• 3 LS-WEDM मशीनें हैं
• 12 WEDM मशीनें और 8 सीएनसी मशीनें हैं
• 20 पीस मशीनें और 12 इलेक्ट्रिकल डिस्चार्ज मशीनें हैं
• 30 मुद्रांकन मशीनें हैं
• 55 प्लास्टिक इंजेक्शन मशीनें हैं
• स्वचालित विधानसभा कार्यशालाएँ हैं
• फास्ट रिस्पांस, प्रोफेशनल आर एंड डी इंजीनियर्स, पॉजिटिव सर्विस टीम, सुनिश्चित करें कि सभी प्रक्रिया प्रभावी और सुव्यवस्थित हो;

6. QSFP28 केज लाभ:

7. अधिक सीखना

QSFP ट्रांसीवर विविध प्रकार के ट्रांसमीटर और रिसीवर प्रकारों के साथ उपलब्ध हैं, जिससे उपयोगकर्ता मल्टी-मोड या सिंगल-मोड फाइबर पर आवश्यक ऑप्टिकल पहुंच प्रदान करने के लिए प्रत्येक लिंक के लिए उपयुक्त ट्रांसीवर का चयन कर सकते हैं। QSFP मॉड्यूल आमतौर पर कई अलग-अलग श्रेणियों में उपलब्ध हैं:

4 x 1 Gbit / s QSFP

मूल QSFP दस्तावेज़ में गिगाबिट ईथरनेट, 4GFC (फाइबरचैनलाइन), या DDR InfiniBand ले जाने वाले चार चैनल निर्दिष्ट थे।

4 x 10 Gbit / s QSFP +

QSFP + चार गीगाबिट ईथरनेट, 10GFC फाइबरचैनलाइन, या QDR InfiniBand ले जाने वाले चार 10 Gbit / sec चैनल का समर्थन करने के लिए QSFP का एक विकास है। 4 चैनलों को एक एकल 40 गीगाबिट ईथरनेट लिंक में भी जोड़ा जा सकता है। यह आमतौर पर डेटा सेंटर, 40G ईथरनेट, Infiniband, और अन्य संचार मानकों के अनुप्रयोग के लिए है।

4 x 14 Gbit / s QSFP + (QSFP14)

QSFP14 मानक FDR InfiniBand, SAS-3 को ले जाने के लिए डिज़ाइन किया गया है। या 16 जी फाइबर चैनल

4 x 28 Gbit / s QSFP + (QSFP28)

QSFP28 मानक को 100 गीगाबिट ईथरनेट, EDR InfiniBand ले जाने के लिए डिज़ाइन किया गया है। या 32G फाइबर चैनल। इस ट्रान्सीवर प्रकार का उपयोग प्रत्यक्ष-संलग्न ब्रेकआउट केबल्स के साथ एक एकल 100GE पोर्ट को चार स्वतंत्र 25 गीगाबिट ईथरनेट पोर्ट्स (QSFP28-to-4x-SFP28) के अनुकूल करने के लिए भी किया जाता है। कभी-कभी इस ट्रान्सीवर प्रकार को सरलता के लिए "QSFP100" या "100G QSFP" भी कहा जाता है।

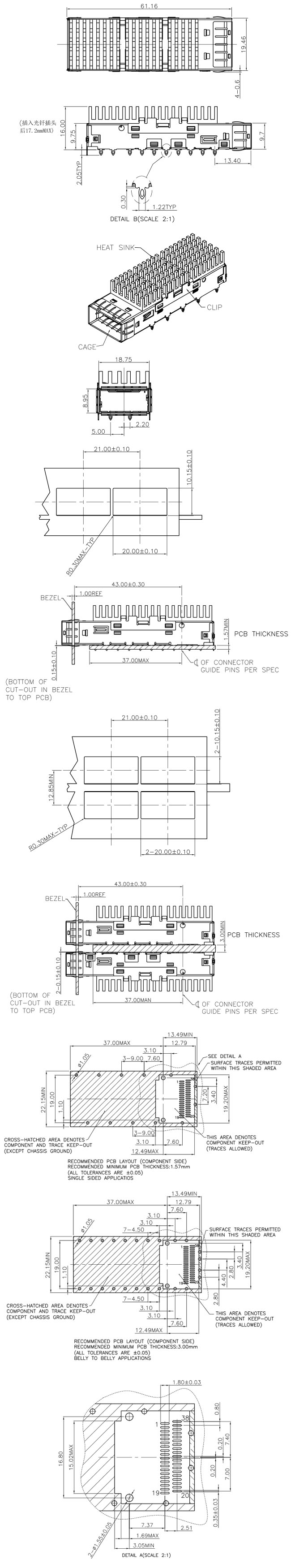

8. मेकैनिकल ड्राइंग

आप आरेखण के विवरण से डेमो विवरण जान सकते हैं
