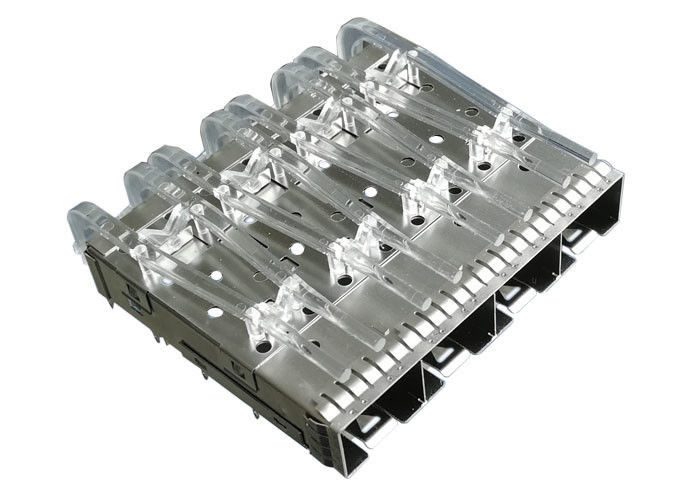

Stailness Steel CLIP SFP केज कनेक्टर 4 पोर्ट लाइट पाइप EMI टैब स्प्रिंग

लाइट पाइप ईएमआई टैब स्प्रिंग एसएफपी केज कनेक्टर 4 पोर्ट्स स्टेलनेस स्टील सीएलआईपी

हमारा बाजार पर उपलब्ध सबसे कठोर यांत्रिक डिजाइन के साथ छोटे फॉर्म फैक्टर प्लगएबल (एसएफपी) ट्रांससीवर्स के लिए अपने पिंजरे की पेशकश कर रहा है। पिंजरे को प्रेस फिट अनुप्रयोगों के लिए डिज़ाइन किया गया है ताकि उच्च मात्रा विनिर्माण प्रयास को कम किया जा सके। बाहरी रूप से बेज़ेल संपर्क स्प्रिंग्स और एक-टुकड़ा निर्माण ईएमआई प्रदर्शन को बढ़ाते हैं।

SFP डिजाइन XFP, X2, EXNPAK की तुलना में अधिक कॉम्पैक्ट है, लागत भी कम है, यह नेटवर्किंग और दूरसंचार क्षेत्रों में अधिक से अधिक लोकप्रिय हो रहा है जिन्हें उच्च संचरण गति और लंबे समय तक संचरण की आवश्यकता है;

1. एसएफपी केज ( 47014-01N011 ) संरचना:

• 1 एक्स 4 गंगा एसएफपी केज
• एसएफपी प्लस केज लंबाई: 56.7 मिमी
• एसएफपी प्लस केज चौड़ाई: 57.45 मिमी
• एसएफपी प्लस केज ऊंचाई: 14.1 मिमी
• एसएफपी प्लस प्रेस फिट पिन की लंबाई: 2.05 मिमी
• हीट अपव्यय छेद के साथ स्टैम्पल्ड और फॉर्मेड मेटल केज;
• लाइट पाइप्स के साथ, उपयोगकर्ताओं को लिंक की स्थिति बताएं
• हीट सिंक के बिना, आवश्यकतानुसार अनुकूलित किया जा सकता है
• फिट माउंट प्रकार दबाएं, आवश्यकतानुसार अनुकूलित किया जा सकता है
• केज सामग्री: कॉपर मिश्र धातु
• CLIP: स्टेलनेस स्टील
• ईएमआई टैब स्प्रिंग के साथ, बेजल को बेहतर ईएमआई परिरक्षण प्रदान करें
• लाइट पाइप सामग्री: पॉली कार्बोनेट रंग साफ

2. विनिर्देशों

3. SFP पिंजरे लाभ:

• एमटी डिजाइन टेप और रील में पैक किया गया
• पीसीबी के लिए आसान पिक-एंड-प्लेस सुनिश्चित करता है

• प्रेस-फिट, सोल्डर-पोस्ट और पीसीआई (1 °) संस्करणों में उपलब्ध एकल पोर्ट पिंजरे; गैंग के पिंजरे प्रेस-फिट संस्करण में उपलब्ध हैं
• विभिन्न बोर्ड मोटाई और विधानसभा प्रक्रियाओं के साथ सक्षम बनाता है

• प्रेस-फिट पूंछ एकल और गैंगेड पिंजरों के लिए बेली-टू-बेली अनुप्रयोगों को समायोजित करती है
• पीसीबी अचल संपत्ति का सबसे अच्छा उपयोग सुनिश्चित करता है

• SMT लाइट एमिटिंग डायोड (LED) के साथ उपयोग के लिए एकीकृत लाइट पाइप
• उपयोगकर्ता को पोर्ट स्थिति और गतिविधि प्रतिक्रिया प्रदान करता है

• मॉड्यूल "पेट-टू-बेली" उन्मुख होते हैं जब डाला जाता है
• पोर्ट से मॉड्यूल को हटाने में आसानी

• अनोखा अंगूठा कुंडी
• सहज ज्ञान युक्त निचोड़ और पुल-लैचिंग तंत्र प्रदान करता है

• 15 या 30 in "सोना चढ़ाना में उपलब्ध है
• लागत और प्रदर्शन वरीयताएँ

• गैंगेड केज में 360 ° इलास्टोमेरिक गैसकेट, स्प्रिंग फिंगर और मल्टीपल ग्राउंड-पिन लोकेशन हैं
• बेज़ेल को उन्नत ईएमआई परिरक्षण प्रदान करता है

• इलास्टोमेरिक या धातु गैसकेट
• बेहतर ईएमआई सुरक्षा के लिए दो विकल्प

• पीसीबी के लिए प्रेस-फिट समाप्ति
• सोल्डरिंग को खत्म करता है, लागू लागत को कम करता है और सोल्डर से संबंधित मुद्दों से बचता है

• हॉट-प्लग करने योग्य ट्रांसीवर्स
• सिस्टम को डाउन किए बिना प्लग को सम्मिलित करने और हटाने योग्य अनुमति दें

• जिंक डायकॉस्ट बैकशेल्स
• 360 ° इलेक्ट्रो मैग्नेटिक इंटरफेरेंस (EMI) परिरक्षण प्रदान करें

4. सुविधाएँ

• सिंगल या मल्टी-पोर्ट (पैनल माउंट) पिंजरों के साथ उपलब्ध है

• SFP कनेक्टर और पिंजरे के साथ सुविधाजनक किट

• 3 डी पैर डिजाइन में सुधार के लिए फिट-फिट प्रतिधारण और बोर्ड छेद को होस्ट करने के लिए संपर्क करें

• एक टुकड़ा, स्टेनलेस स्टील निर्माण

• तह-वापस वसंत उंगलियों के माध्यम से कम उत्सर्जन डिजाइन - विकिरण के माध्यम से पारित करने के लिए कोई उद्घाटन नहीं

• संवर्धित ट्रांसीवर किक-आउट स्प्रिंग्स

• सरल और तेजी से स्थापना / हटाने

• मेजबान बोर्ड छेद क्षतिग्रस्त नहीं है जब पिंजरे को हटा दिया जाता है

• SFP, SFP +, XFP या ZENPAK ट्रांसीवर के साथ मेट्स

• कनेक्टर्स और पिंजरे उपलब्ध हैं

• पिंजरों पर प्रेस-फिट या थ्रोट-होल मिलाप होता है

• व्यक्तिगत रूप से या किट के रूप में उपलब्ध (SFPK Series)

• सभी SFP पिंजरे सतहों पर हीट ट्रांसफर विंडो

• एमएसए अनुरूप मेजबान बोर्ड लेआउट और ट्रांसीवर डिजाइन का समर्थन करता है

5. SFP PLUS पिंजरे आवेदन:

• डाटा संचार
• हाई-एंड सर्वर
• नेटवर्किंग
• फाइबर चैनल और गिगाबिट ईथरनेट
• नेटवर्किंग उपकरण
• रूटर / स्विच
• सर्वर
• भंडारण
• दूरसंचार
• स्विच
• दूरसंचार हार्डवेयर

यह इस उत्पाद के लिए आवेदनों की एक निश्चित सूची नहीं है। यह कुछ अधिक सामान्य उपयोगों का प्रतिनिधित्व करता है।

6. लाभ:

• फास्ट रिस्पांस, प्रोफेशनल आर एंड डी इंजीनियर्स, पॉजिटिव सर्विस टीम, सुनिश्चित करें कि सभी प्रक्रिया प्रभावी और सुव्यवस्थित हो;
• वैरायटी कनेक्टर्स में 20 साल का अनुभव
• 1500 कर्मचारी
• 58 आर एंड डी इंजीनियर्स।
• 22000 वर्ग मीटर का कारखाना
• 20kk पोर्ट / महीने की क्षमता
• हम कॉस्टोम सेवा का समर्थन करते हैं;
• हमारे उत्पादों RoHS, पहुंच और उल प्रमाणीकरण के अनुरूप हैं
• HUAWEI, ZTE, FOXCONN, XIAOMI, TCL और इतने पर के साथ दीर्घकालिक निगम
• 20KK प्रिंट्स / महीना क्षमता
• ISO9001, ISO14001, QC080000, OHSAS18001, और IECC अंतर्राष्ट्रीय प्रबंधन प्रणाली प्रमाणन
• हम हमारे अपने हार्डवेयर मोल्ड और प्लास्टिक मोल्ड है
• 3 LS-WEDM मशीनें हैं
• 12 WEDM मशीनें और 8 सीएनसी मशीनें हैं
• 20 ग्राइंडिंग मशीन और 12 इलेक्ट्रिकल डिस्चार्ज मशीनें हैं
• 30 मुद्रांकन मशीनें हैं
• 55 प्लास्टिक इंजेक्शन मशीनें हैं
• स्वचालित विधानसभा कार्यशालाएँ हैं
