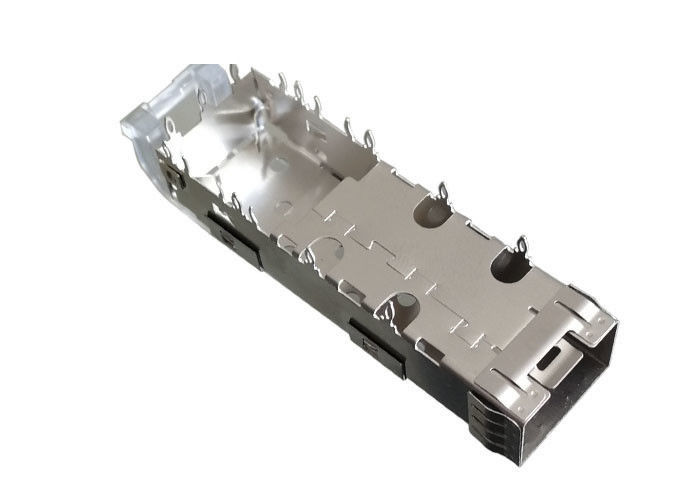

गीगाबिट एथनेट के लिए लाइट पाइप्स SFP केज कनेक्टर पैनल माउंट कॉपर मिश्र धातु

गीगाबिट एथनेट के लिए लाइट पाइप्स SFP केज कनेक्टर पैनल माउंट कॉपर मिश्र धातु

एसएफपी, एसएफपी +, क्यूएसएफपी का विकास और उत्पादन मल्टी-सोर्स एग्रीमेंट (एमएसए) विनिर्देश के साथ पूरी तरह से अनुपालन करने के लिए करता है। या तो तांबे या ऑप्टिकल अनुप्रयोगों में उपयोग किया जाता है, पिंजरे का निर्माण ईएमआई परिरक्षण के लिए सर्वश्रेष्ठ प्रदर्शन की पेशकश करने के लिए एक-टुकड़ा, मुद्रांकित और गठित धातु है। हमारे एकल-बंदरगाह पिंजरे को विभिन्न पिन और चढ़ाना विकल्पों के साथ डिज़ाइन किया गया है ताकि प्रेस-फिट और मिलाप अनुप्रयोगों को संबोधित किया जा सके।

1. उत्पाद संरचना:

• 1 एक्स 1 सिंगल पोर्ट;
• स्टंप्ड एंड फॉर्मेड मेटल केज;

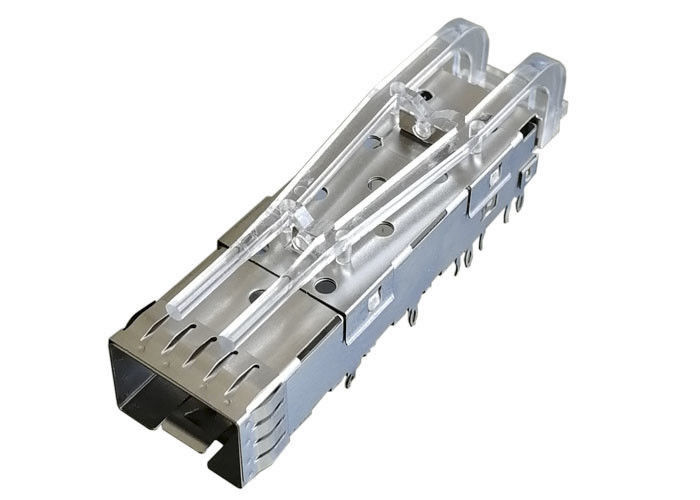

• लाइट पाइप्स के साथ, पोर्ट की स्थिति प्रदान करता है
• हीट सिंक के बिना, आवश्यकतानुसार अनुकूलित किया जा सकता है
• फिट माउंट प्रकार दबाएं, आवश्यकतानुसार अनुकूलित किया जा सकता है
• केज सामग्री: कॉपर मिश्र धातु
• CLIP: स्टेलनेस स्टील
• इलास्टोमेरिक गैसकेट के साथ या बिना
• लाइट पाइप सामग्री: पॉली कार्बोनेट रंग साफ
• पिंजरे की लंबाई: 53.4 मिमी
• केज चौड़ाई: 14.0 मिमी
• केज ऊंचाई: 9.55 मिमी

2. सुविधाएँ

• सिंगल या मल्टी-पोर्ट (पैनल माउंट) पिंजरों के साथ उपलब्ध है

• SFP कनेक्टर और पिंजरे के साथ सुविधाजनक किट

• 3 डी पैर डिजाइन में सुधार के लिए फिट-फिट प्रतिधारण और बोर्ड छेद को होस्ट करने के लिए संपर्क करें

• एक टुकड़ा, स्टेनलेस स्टील निर्माण

• तह-वापस वसंत उंगलियों के माध्यम से कम उत्सर्जन डिजाइन - विकिरण के माध्यम से पारित करने के लिए कोई उद्घाटन नहीं

• संवर्धित ट्रांसीवर किक-आउट स्प्रिंग्स

• सरल और तेजी से स्थापना / हटाने

• मेजबान बोर्ड छेद क्षतिग्रस्त नहीं है जब पिंजरे को हटा दिया जाता है

• SFP, SFP +, XFP या ZENPAK ट्रांसीवर के साथ मेट्स

• कनेक्टर्स और पिंजरे उपलब्ध हैं

• पिंजरों पर प्रेस-फिट या थ्रोट-होल मिलाप होता है

• व्यक्तिगत रूप से या किट के रूप में उपलब्ध (SFPK Series)

• सभी SFP पिंजरे सतहों पर हीट ट्रांसफर विंडो

• एमएसए अनुरूप मेजबान बोर्ड लेआउट और ट्रांसीवर डिजाइन का समर्थन करता है

3. SFP केज लाभ:

• कम लागत
• कॉम्पैक्ट फॉर्म, XFP, X2, EXNPAK से छोटा;
• विविध उत्पाद, SFP पिंजरे, QSFP पिंजरे, SFP प्लस पिंजरे, QSFP प्लस पिंजरे, SFP28 पिंजरे, QSFP28 पिंजरे, आदि।
• समर्थन अनुकूलन: हीट सिंक, लाइट पाइप, पिन की लंबाई, माउंट प्रकार, 1 xn या 2 xn, एकीकृत कनेक्टर के साथ या उसके बिना;

4. लाभ:

• एमटी डिजाइन टेप और रील में पैक किया गया
• पीसीबी के लिए आसान पिक-एंड-प्लेस सुनिश्चित करता है

• प्रेस-फिट, सोल्डर-पोस्ट और पीसीआई (1 °) संस्करणों में उपलब्ध एकल पोर्ट पिंजरे; गैंग के पिंजरे प्रेस-फिट संस्करण में उपलब्ध हैं
• विभिन्न बोर्ड मोटाई और विधानसभा प्रक्रियाओं के साथ सक्षम बनाता है

• प्रेस-फिट पूंछ एकल और गैंगेड पिंजरों के लिए बेली-टू-बेली अनुप्रयोगों को समायोजित करती है
• पीसीबी अचल संपत्ति का सबसे अच्छा उपयोग सुनिश्चित करता है

• SMT लाइट एमिटिंग डायोड (LED) के साथ उपयोग के लिए एकीकृत लाइट पाइप
• उपयोगकर्ता को पोर्ट स्थिति और गतिविधि प्रतिक्रिया प्रदान करता है

• मॉड्यूल "पेट-टू-बेली" उन्मुख होते हैं जब डाला जाता है
• पोर्ट से मॉड्यूल को हटाने में आसानी

• अनोखा अंगूठा कुंडी
• सहज ज्ञान युक्त निचोड़ और पुल-लैचिंग तंत्र प्रदान करता है

• 15 या 30 in "सोना चढ़ाना में उपलब्ध है
• लागत और प्रदर्शन वरीयताएँ

• गैंगेड केज में 360 ° इलास्टोमेरिक गैस्केट्स, स्प्रिंग फिंगर और मल्टीपल ग्राउंड-पिन लोकेशन हैं
• बेज़ेल को उन्नत ईएमआई परिरक्षण प्रदान करता है

• इलास्टोमेरिक या धातु गैसकेट
• बेहतर ईएमआई सुरक्षा के लिए दो विकल्प

• पीसीबी के लिए प्रेस-फिट समाप्ति
• सोल्डरिंग को खत्म करता है, लागू लागत को कम करता है और सोल्डर से संबंधित मुद्दों से बचता है

• हॉट-प्लग करने योग्य ट्रांसीवर्स
• सिस्टम को डाउन किए बिना प्लग को सम्मिलित करने और हटाने योग्य अनुमति दें

• जिंक डायकॉस्ट बैकशेल्स
• 360 ° इलेक्ट्रो मैग्नेटिक इंटरफेरेंस (EMI) परिरक्षण प्रदान करें

5. आवेदन

उत्पाद द्वारा

• पीसीबी
• एंटरप्राइज स्टोरेज: सर्वर
• नेटवर्किंग: राउटर, ऑप्टिकल ट्रांसपोर्ट स्विच
• दूरसंचार: रिमोट रेडियो हेड, बेस स्टेशन स्विच

प्रोटोकॉल द्वारा

• SONET
• गीगाबिट एथनेट
• फाइबर चैनल
• सीरियल डेटा ट्रांसमिशन

6. अनुकूलन सेवाओं

• 1 xn या 2 xn संरचनाएं
• लाइट पाइप के साथ या उसके बिना
• गर्मी सिंक के बिना ओई के साथ
• इलास्टोमेरिक या धातु गैसकेट के साथ या बिना
• इंटेगार्टेड कनेक्टर के साथ या बिना पिंजरे
• ईएमआई स्प्रिंग फिंगर के साथ या उसके बिना

7. फायदा

• वैरायटी कनेक्टर्स में 20 साल का अनुभव
• 1500 कर्मचारी
• 58 आर एंड डी इंजीनियर्स।
• 22000 वर्ग मीटर का कारखाना
• हम कॉस्टोम सेवा का समर्थन करते हैं;
• हमारे उत्पादों RoHS, पहुंच और उल प्रमाणीकरण के अनुरूप हैं
• HUAWEI, ZTE, FOXCONN, XIAOMI, TCL और इतने पर के साथ दीर्घकालिक निगम
• 20KK प्रिंट्स / महीना क्षमता
• ISO9001, ISO14001, QC080000, OHSAS18001, और IECC अंतर्राष्ट्रीय प्रबंधन प्रणाली प्रमाणन
• हम हमारे अपने हार्डवेयर मोल्ड और प्लास्टिक मोल्ड है
• 3 LS-WEDM मशीनें हैं
• 12 WEDM मशीनें और 8 सीएनसी मशीनें हैं
• 20 ग्राइंडिंग मशीन और 12 इलेक्ट्रिकल डिस्चार्ज मशीनें हैं
• 30 मुद्रांकन मशीनें हैं
• 55 प्लास्टिक इंजेक्शन मशीनें हैं
