उत्पत्ति के प्लेस:
चीन
प्रमाणन:
ISO 9001, ISO 14001, UL, RoHS, IECQ QC080000,

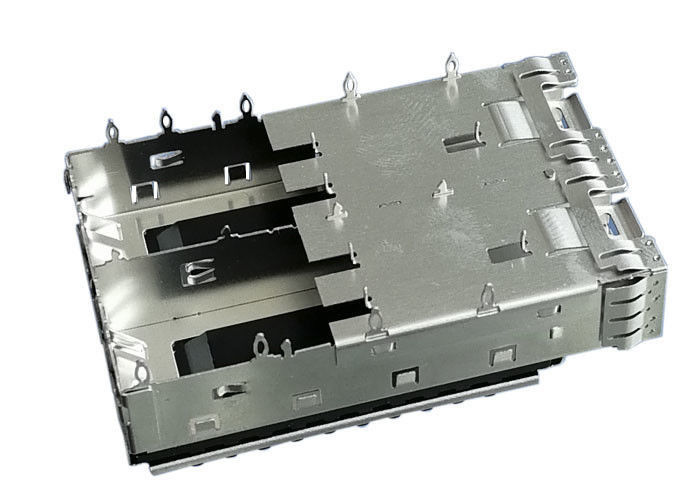

हीट सिंक 2 पोर्ट्स मेटल SFP केज कनेक्टर 3.05 मिमी प्रेस फिट पिन
एसएफपी प्लस केज (पीएन: 47034-00N011) 1 एक्स 2 पोर्ट गैंगेड एसएफपी प्लस केज है, यह प्रेस फिट पिन के साथ उस छोटे फॉर्म फैक्टर प्लगगबल (एसएफपी) कनेक्टर ट्रांसीवर के लिए उपयोग किया जाता है;
उच्च मात्रा के विनिर्माण प्रयास को कम करने के लिए फिट अनुप्रयोगों को दबाएं। बाहरी रूप से बेज़ेल संपर्क स्प्रिंग्स और एक-टुकड़ा निर्माण ईएमआई प्रदर्शन को बढ़ाते हैं;

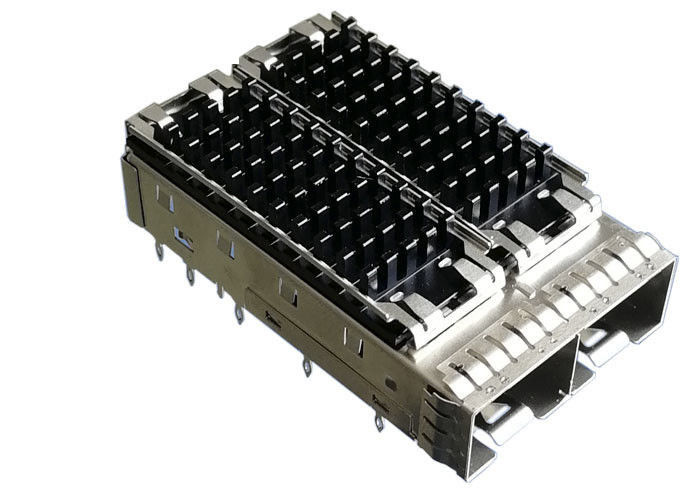

यह एसएफपी प्लस केज हीट सिंक के साथ है, बेहतर गर्मी लंपटता प्रदान करता है;
यह GLGMET SFP केज सामग्री कॉपर मिश्र धातु है, पिंजरे की लंबाई 48.7 मिमी है, चौड़ाई 28.95 मिमी है, ऊंचाई 15.05 मिमी है, प्रेस फिट पिन की लंबाई 2.05 मिमी है;
कस्टम अलग SFP पिंजरे का समर्थन, 1 xn या 2 xn संरचना, विभिन्न गर्मी उत्सर्जन छेद, अलग माउंट पिन, अलग प्रेस फिट पिन लंबाई, प्रकाश पाइप के साथ या बिना, गर्मी सिंक के साथ या बिना, और इतने पर,
2. अनुकूलन सेवा
3. SFP PLUS पिंजरे आवेदन:
यह इस उत्पाद के लिए आवेदनों की एक निश्चित सूची नहीं है। यह कुछ अधिक सामान्य उपयोगों का प्रतिनिधित्व करता है।
4. लाभ:
5. एसएफपी प्लस पिंजरे बेनिफिट्स:
| मद | लाभ |
| एमटी डिजाइन टेप और रील में पैक किया गया | पीसीबी के लिए आसान पिक-एंड-प्लेस सुनिश्चित करता है |
| प्रेस-फिट, सोल्डर-पोस्ट और पीसीआई (1 °) संस्करणों में उपलब्ध एकल पोर्ट पिंजरे; गैंग के पिंजरे प्रेस-फिट संस्करण में उपलब्ध हैं | विभिन्न बोर्ड मोटाई और विधानसभा प्रक्रियाओं के साथ सक्षम बनाता है |
| प्रेस-फिट पूंछ एकल और गैंगेड पिंजरों के लिए बेली-टू-बेली अनुप्रयोगों को समायोजित करती है | पीसीबी अचल संपत्ति का सबसे अच्छा उपयोग सुनिश्चित करता है |
| मॉड्यूल "पेट-टू-बेली" उन्मुख होते हैं जब डाला जाता है | पोर्ट से मॉड्यूल को हटाने में आसानी |
| SMT लाइट एमिटिंग डायोड (LED) के साथ उपयोग के लिए एकीकृत लाइट पाइप | उपयोगकर्ता को पोर्ट स्थिति और गतिविधि प्रतिक्रिया प्रदान करता है |
| अनोखा अंगूठा कुंडी | सहज ज्ञान युक्त निचोड़ और पुल-लैचिंग तंत्र प्रदान करता है |
| हॉट-प्लग करने योग्य ट्रांसीवर्स | सिस्टम को डाउन किए बिना प्लग को सम्मिलित करने और हटाने योग्य अनुमति दें |
| पीसीबी के लिए प्रेस-फिट समाप्ति | सोल्डरिंग को खत्म करता है, लागू लागत को कम करता है और सोल्डर से संबंधित मुद्दों से बचता है |
| गैंगेड केज में 360 ° इलास्टोमेरिक गैसकेट, स्प्रिंग फिंगर और मल्टीपल ग्राउंड-पिन लोकेशन हैं | बेज़ेल को उन्नत ईएमआई परिरक्षण प्रदान करता है |
| इलास्टोमेरिक या धातु गैसकेट | बेहतर ईएमआई सुरक्षा के लिए दो विकल्प |
| जिंक डायकॉस्ट बैकशेल्स | 360 ° इलेक्ट्रो मैग्नेटिक इंटरफेरेंस (EMI) परिरक्षण प्रदान करें |
6. हमें क्यों चुना?
हमारा बाजार पर उपलब्ध सबसे कठोर यांत्रिक डिजाइन के साथ छोटे फॉर्म फैक्टर प्लगएबल (एसएफपी) ट्रांससीवर्स के लिए अपने पिंजरे की पेशकश कर रहा है। पिंजरे को प्रेस फिट अनुप्रयोगों के लिए डिज़ाइन किया गया है ताकि उच्च मात्रा विनिर्माण प्रयास को कम किया जा सके। बाहरी रूप से बेज़ेल संपर्क स्प्रिंग्स और एक-टुकड़ा निर्माण ईएमआई प्रदर्शन को बढ़ाते हैं।
कस्टम समाधान
® हमारे जानकार कर्मचारियों और शीघ्र सेवा के समर्थन के साथ कस्टम समाधान प्रदान करता है।
लचीलापन
® बहु-बंदरगाह विकल्प, लाइटपाइप, चढ़ाना और परिरक्षण सहित कई प्रकार के पिंजरे प्रदान करता है।
ताप लोपन
हमारे थर्मल संवर्धित समाधान पिंजरों के माध्यम से बेहतर फ्रंट-टू-बैक और बैक-टू-फ्रंट एयरफ्लो प्रदान करते हैं, जो उद्योग के प्रमुख थर्मल प्रदर्शन के लिए बेहतर गर्मी लंपटता प्रदान करते हैं।
सिग्नल की गुणवत्ता
सिग्नल की गुणवत्ता बढ़ाने के लिए, एसएफपी पोर्टफोलियो ईएमआई को कम करने और सर्किट के प्रदर्शन में गिरावट से बचने के लिए कुंडी-प्लेट क्षेत्र पर केंद्रित है और मानकों का अनुपालन सुनिश्चित करता है। उत्पादों को ग्राहक प्रणाली की आवश्यकताओं को पूरा करने के लिए EMI वसंत और EMI इलास्टोमेरिक गैसकेट संस्करणों दोनों में पेश किया जाता है।
मुख्य विशेषताएं और लाभ, प्रदर्शन और लचीलापन

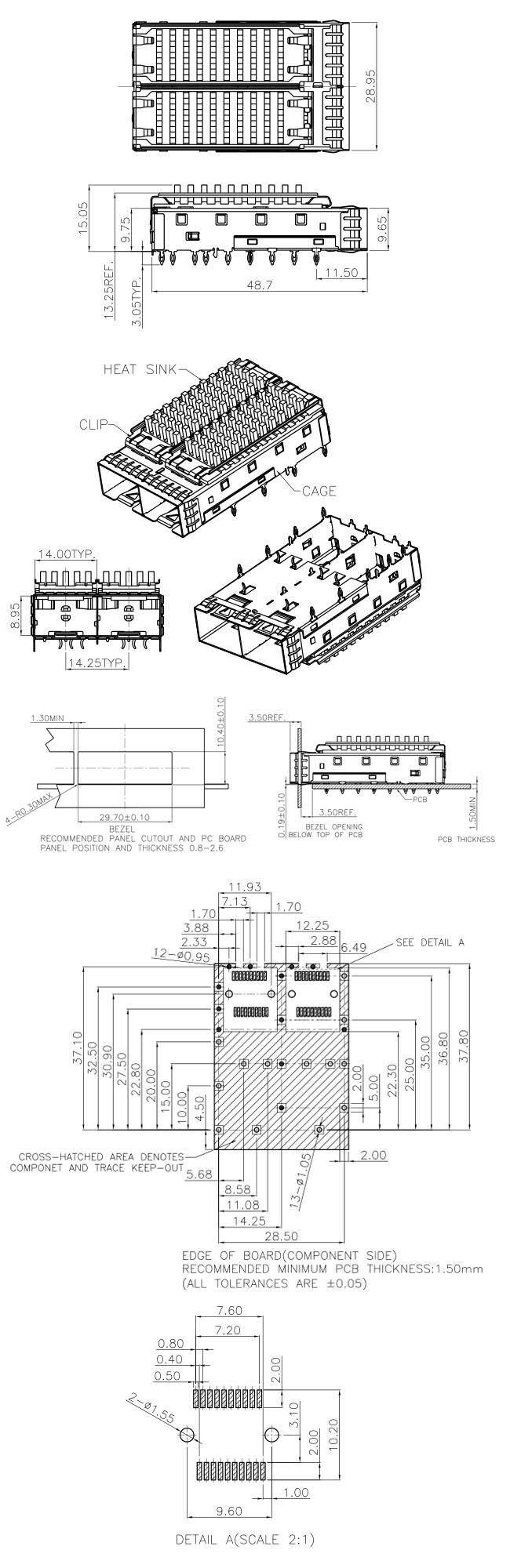

7. मेकैनिकल ड्राइंग
आप आरेखण के विवरण से डेमो विवरण जान सकते हैं
