4 बंदरगाहों गंगा Sfp पोर्ट कनेक्टर सतह हीट ट्रांसफर विंडोज

RoHS IECQ 4 पोर्ट गंगा Sfp पोर्ट कनेक्टर सर्फेस हीट ट्रांसफर विंडोज

। उत्पादों के एसएफपी छोटे रूप-एफएक्टोर प्लगगेबल प्लस रेंज नेटवर्किंग, टेलीकम्युनिकेशन और डेटा सेंटर उद्योगों में अनुप्रयोगों के लिए डिज़ाइन किए गए हैं। 10 Gbit / s ईथरनेट InfiniBand का समर्थन करने वाली उच्च गति I / O उपकरणों की अगली पीढ़ी ने डेटा दर आवश्यकताओं को बढ़ाया। प्रेस फिट कॉपर मिश्र धातु के पिंजरे ईएमआई वसंत या ईएमआई गैसकेट वेरिएंट पेश करते हैं और मौजूदा एसएफपी + ऑप्टिकल मॉड्यूल और केबल असेंबलियों के साथ पूरी तरह से पिछड़े हुए हैं।

SFP डिजाइन XFP, X2, EXNPAK की तुलना में अधिक कॉम्पैक्ट है, लागत भी कम है, यह नेटवर्किंग और दूरसंचार क्षेत्रों में अधिक से अधिक लोकप्रिय हो रहा है जिन्हें उच्च संचरण गति और लंबे समय तक संचरण की आवश्यकता है;

आपका सबसे अच्छा साथी हो सकता है, हमारे पास विभिन्न उत्पाद हैं: SFP पिंजरे, QSFP पिंजरे, SFP प्लस पिंजरे, QSFP प्लस पिंजरे, SFP28 पिंजरे, QSFP28 पिंजरे, आदि।

1 xn या 2 xn संरचना, विभिन्न गर्मी उत्सर्जन छेद, अलग माउंट पिन, अलग-अलग प्रेस फिट पिन की लंबाई, हल्के पाइप के साथ या बिना, गर्मी सिंक के साथ या बिना, और इसी तरह

1. सुविधाएँ

• सिंगल या मल्टी-पोर्ट (पैनल माउंट) पिंजरों के साथ उपलब्ध है

• SFP कनेक्टर और पिंजरे के साथ सुविधाजनक किट

• 3 डी पैर डिजाइन में सुधार के लिए फिट-फिट प्रतिधारण और बोर्ड छेद को होस्ट करने के लिए संपर्क करें

• एक टुकड़ा, स्टेनलेस स्टील निर्माण

• तह-वापस वसंत उंगलियों के माध्यम से कम उत्सर्जन डिजाइन - विकिरण के माध्यम से पारित करने के लिए कोई उद्घाटन नहीं

• संवर्धित ट्रांसीवर किक-आउट स्प्रिंग्स

• सरल और तेजी से स्थापना / हटाने

• मेजबान बोर्ड छेद क्षतिग्रस्त नहीं है जब पिंजरे को हटा दिया जाता है

• SFP, SFP +, XFP या ZENPAK ट्रांसीवर के साथ मेट्स

• कनेक्टर्स और पिंजरे उपलब्ध हैं

• पिंजरों पर प्रेस-फिट या थ्रोट-होल मिलाप होता है

• व्यक्तिगत रूप से या किट के रूप में उपलब्ध (SFPK Series)

• सभी SFP पिंजरे सतहों पर हीट ट्रांसफर विंडो

• एमएसए अनुरूप मेजबान बोर्ड लेआउट और ट्रांसीवर डिजाइन का समर्थन करता है

2. एसएफपी केज (47016-01N011) संरचना:

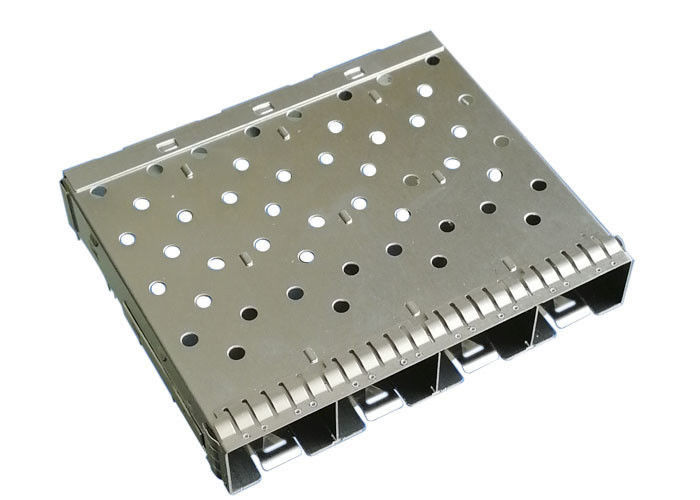

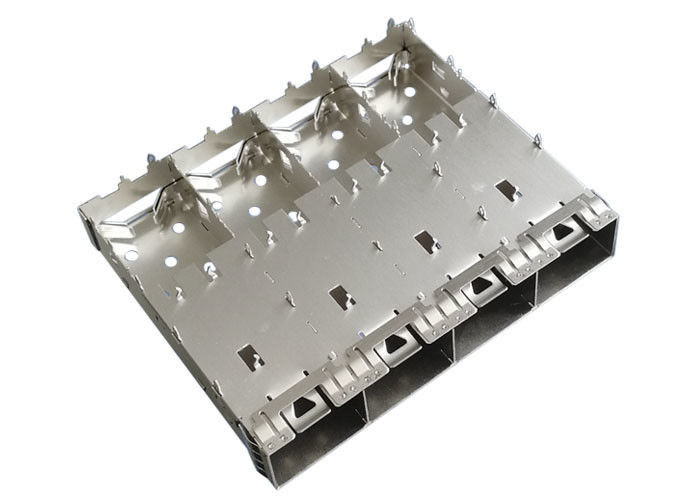

• एकीकृत एसएफपी कनेक्टर के बिना 1 एक्स 4 गैंगेड एसएफपी केज
• एसएफपी प्लस पिंजरे की लंबाई: 48.7 मिमी
• एसएफपी प्लस केज चौड़ाई: 57.45 मिमी
• एसएफपी प्लस केज ऊंचाई: 9.75 मिमी
• एसएफपी प्लस प्रेस फिट पिन की लंबाई: 2.05 मिमी
• हीट अपव्यय छेद के साथ स्टैम्पल्ड और फॉर्मेड मेटल केज;
• लाइट पाइप्स के बिना, आवश्यकतानुसार अनुकूलित किया जा सकता है
• हीट सिंक के बिना, आवश्यकतानुसार अनुकूलित किया जा सकता है
• फिट माउंट प्रकार दबाएं, आवश्यकतानुसार अनुकूलित किया जा सकता है
• केज सामग्री: कॉपर मिश्र धातु
• CLIP: स्टेलनेस स्टील
• ईएमआई टैब स्प्रिंग के साथ, बेजल को बेहतर ईएमआई परिरक्षण प्रदान करें

3. लाभ:

4. SFP PLUS पिंजरे आवेदन:

• डाटा संचार
• हाई-एंड सर्वर
• नेटवर्किंग
• फाइबर चैनल और गिगाबिट ईथरनेट
• नेटवर्किंग उपकरण
• रूटर / स्विच
• सर्वर
• भंडारण
• दूरसंचार
• स्विच
• दूरसंचार हार्डवेयर

यह इस उत्पाद के लिए आवेदनों की एक निश्चित सूची नहीं है। यह कुछ अधिक सामान्य उपयोगों का प्रतिनिधित्व करता है।

5. लाभ:

• हम हमारे अपने हार्डवेयर मोल्ड और प्लास्टिक मोल्ड है
• 3 LS-WEDM मशीनें हैं
• 12 WEDM मशीनें और 8 सीएनसी मशीनें हैं
• 20 ग्राइंडिंग मशीन और 12 इलेक्ट्रिकल डिस्चार्ज मशीनें हैं
• 30 मुद्रांकन मशीनें हैं
• 55 प्लास्टिक इंजेक्शन मशीनें हैं
• स्वचालित विधानसभा कार्यशालाएँ हैं
• फास्ट रिस्पांस, प्रोफेशनल आर एंड डी इंजीनियर्स, पॉजिटिव सर्विस टीम, सुनिश्चित करें कि सभी प्रक्रिया प्रभावी और सुव्यवस्थित हो;
• वैरायटी कनेक्टर्स में 20 साल का अनुभव
• 1500 कर्मचारी
• 58 आर एंड डी इंजीनियर्स।
• 22000 वर्ग मीटर का कारखाना
• 20kk पोर्ट / महीने की क्षमता
• हम कॉस्टोम सेवा का समर्थन करते हैं;
• हमारे उत्पादों RoHS, पहुंच और उल प्रमाणीकरण के अनुरूप हैं
• HUAWEI, ZTE, FOXCONN, XIAOMI, TCL और इतने पर के साथ दीर्घकालिक निगम
• 20KK प्रिंट्स / महीना क्षमता
• ISO9001, ISO14001, QC080000, OHSAS18001, और IECC अंतर्राष्ट्रीय प्रबंधन प्रणाली प्रमाणन

6. अनुकूलन सेवा

• एकीकृत SFP कनेक्टर को EMI पिंजरों, पृथक SFP कनेक्टर, या पृथक SFP पिंजरों के साथ बनाने के लिए समर्थन
• एसएफपी केज 1 एक्सएन गंगेड स्ट्रक्चर या 2 एक्सएन स्टैक्ड स्ट्रक्चर के साथ हो सकता है
• एसएफपी केज अलग गर्मी अपव्यय होल के साथ हो सकता है
• SFP केज लाइट पाइप के साथ या बिना, निर्मित या केज टॉप या बटोम पर हो सकता है
• SFP केज हीट सिंक के साथ या बिना हो सकता है और हीट सिंक अलग स्टाइल के साथ हो सकता है
• एसएफपी केज ईएमआई फिंगर स्प्रिंग या इलास्टोमेरिक गैस्केट के साथ हो सकता है
• विभिन्न माउंट टाइप, प्रेस फिट या मिलाप पोस्ट और पिन की लंबाई को अनुकूलित किया जा सकता है

7. हमें क्यों चुना?

हमारा बाजार पर उपलब्ध सबसे कठोर यांत्रिक डिजाइन के साथ छोटे फॉर्म फैक्टर प्लगएबल (एसएफपी) ट्रांससीवर्स के लिए अपने पिंजरे की पेशकश कर रहा है। पिंजरे को प्रेस फिट अनुप्रयोगों के लिए डिज़ाइन किया गया है ताकि उच्च मात्रा विनिर्माण प्रयास को कम किया जा सके। बाहरी रूप से बेज़ेल संपर्क स्प्रिंग्स और एक-टुकड़ा निर्माण ईएमआई प्रदर्शन को बढ़ाते हैं।

• कम लागत
• कॉम्पैक्ट फॉर्म, XFP, X2, EXNPAK से छोटा;
• विभिन्न उत्पाद, SFP पिंजरे, QSFP पिंजरे, SFP प्लस पिंजरे, QSFP प्लस पिंजरे, SFP28 पिंजरे, QSFP28 पिंजरे, आदि।
• समर्थन अनुकूलन: हीट सिंक, लाइट पाइप, पिन की लंबाई, माउंट प्रकार, 1 xn या 2 xn, एकीकृत कनेक्टर के साथ या उसके बिना;

कस्टम समाधान

ताप लोपन

हमारे थर्मल संवर्धित समाधान पिंजरों के माध्यम से बेहतर फ्रंट-टू-बैक और बैक-टू-फ्रंट एयरफ्लो प्रदान करते हैं, जो उद्योग के प्रमुख थर्मल प्रदर्शन के लिए बेहतर गर्मी लंपटता प्रदान करते हैं।

सिग्नल की गुणवत्ता

सिग्नल की गुणवत्ता बढ़ाने के लिए, एसएफपी पोर्टफोलियो ईएमआई को कम करने और सर्किट के प्रदर्शन में गिरावट से बचने के लिए कुंडी-प्लेट क्षेत्र पर केंद्रित है और मानकों का अनुपालन सुनिश्चित करता है। उत्पादों को ग्राहक प्रणाली की आवश्यकताओं को पूरा करने के लिए EMI वसंत और EMI इलास्टोमेरिक गैसकेट संस्करणों दोनों में पेश किया जाता है।

मुख्य विशेषताएं और लाभ, प्रदर्शन और लचीलापन

1. सिंगल-पोर्ट, गैंग्ड (1xN) और स्टैक्ड (2xN) कॉन्फ़िगरेशन में पिंजरे प्रदान करता है; बेली-टू-बेली माउंटिंग केज भी पेश किए
2. EMI रोकथाम के लिए इलास्टोमेरिक गैस्केट्स या स्प्रिंग्स
3. हीट सिंक और लाइट पाइप विकल्प प्रदान करता है
4. स्टैक्ड पिंजरों में एक एकीकृत उच्च गति कनेक्टर शामिल है
5. डायरेक्ट-अटैच्ड कॉपर केबल असेंबली और LC ऑप्टिकल कनेक्टर और केबल असेंबलियों के SFP पोर्टफोलियो के लिए पूरक
6. पीसीआईघड़ी कार्ड अनुप्रयोगों (एक-डिग्री बढ़ते कोण) के लिए पिंजरे उपलब्ध हैं

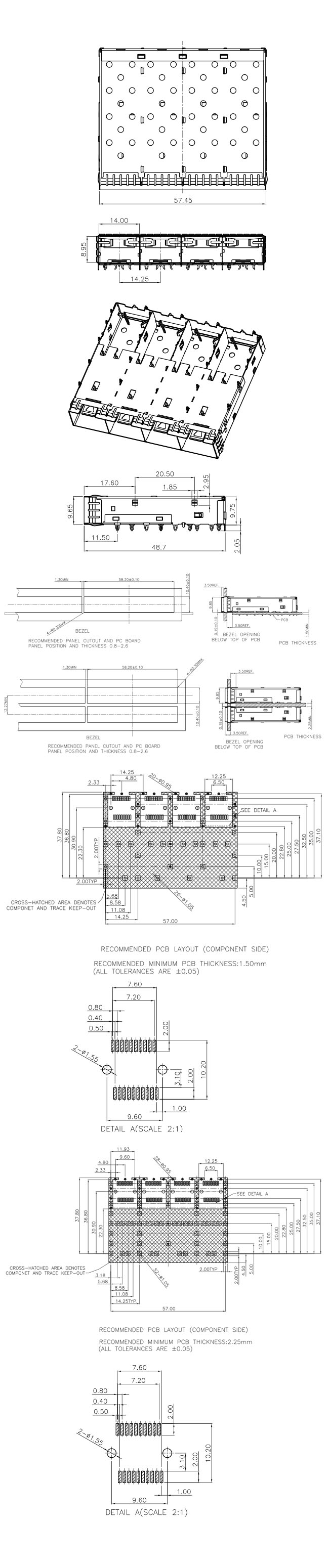

8. मेकैनिकल ड्राइंग

आप आरेखण के विवरण से डेमो विवरण जान सकते हैं
