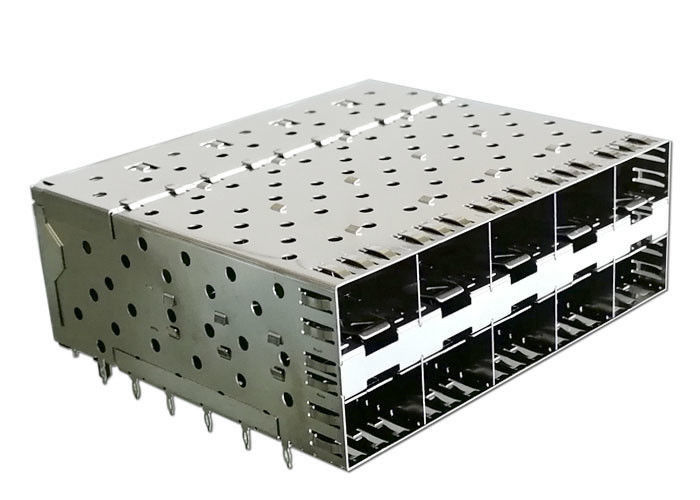

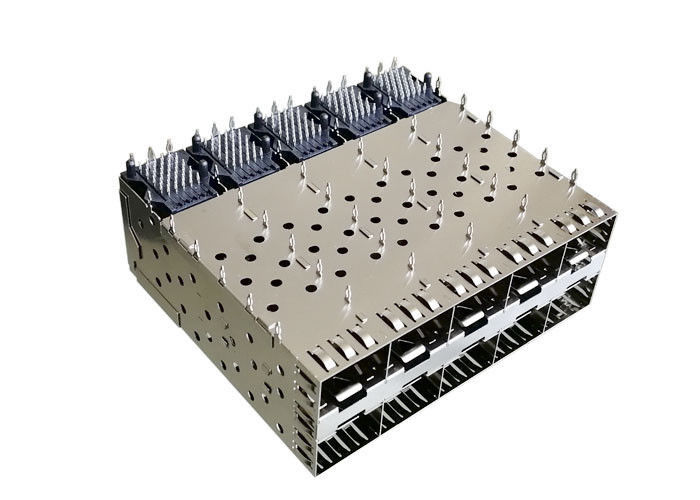

2 एक्स 5 ईएमआई फिंगर स्प्रिंग के साथ इंटीग्रेटेड इंटरफेस कनेक्टर के साथ एसएफपी केस का ढेर

SFP केज कनेक्टर 2 x 5 EMI फिंगर स्प्रिंग के साथ इंटीग्रेटेड इंटरफ़ेस कनेक्टर के साथ SFP केज का ढेर

हमारा बाजार पर उपलब्ध सबसे कठोर यांत्रिक डिजाइन के साथ छोटे फॉर्म फैक्टर प्लगएबल (एसएफपी) ट्रांससीवर्स के लिए अपने पिंजरे की पेशकश कर रहा है। पिंजरे को प्रेस फिट अनुप्रयोगों के लिए डिज़ाइन किया गया है ताकि उच्च मात्रा विनिर्माण प्रयास को कम किया जा सके। बाहरी रूप से बेज़ेल संपर्क स्प्रिंग्स और एक-टुकड़ा निर्माण ईएमआई प्रदर्शन को बढ़ाते हैं।

SFP डिजाइन XFP, X2, EXNPAK की तुलना में अधिक कॉम्पैक्ट है, लागत भी कम है, यह नेटवर्किंग और दूरसंचार क्षेत्रों में अधिक से अधिक लोकप्रिय हो रहा है जिन्हें उच्च संचरण गति और लंबे समय तक संचरण की आवश्यकता है;

1. अनुकूलन सेवा

• एकीकृत SFP कनेक्टर को EMI पिंजरों, पृथक SFP कनेक्टर, या पृथक SFP पिंजरों के साथ बनाने के लिए समर्थन
• एसएफपी केज 1 एक्सएन गंगेड स्ट्रक्चर या 2 एक्सएन स्टैक्ड स्ट्रक्चर के साथ हो सकता है
• एसएफपी केज अलग गर्मी अपव्यय होल के साथ हो सकता है
• SFP केज लाइट पाइप के साथ या बिना, निर्मित या केज टॉप या बटोम पर हो सकता है
• SFP केज हीट सिंक के साथ या बिना हो सकता है और हीट सिंक अलग स्टाइल के साथ हो सकता है
• एसएफपी केज ईएमआई फिंगर स्प्रिंग या इलास्टोमेरिक गैस्केट के साथ हो सकता है
• विभिन्न माउंट टाइप, प्रेस फिट या मिलाप पोस्ट और पिन की लंबाई को अनुकूलित किया जा सकता है

2. सुविधाएँ

• सिंगल या मल्टी-पोर्ट (पैनल माउंट) पिंजरों के साथ उपलब्ध है

• QSFP28 कनेक्टर और पिंजरे के साथ सुविधाजनक किट

• 3 डी पैर डिजाइन में सुधार के लिए फिट-फिट प्रतिधारण और बोर्ड छेद को होस्ट करने के लिए संपर्क करें

• एक टुकड़ा, स्टेनलेस स्टील निर्माण

• तह-वापस वसंत उंगलियों के माध्यम से कम उत्सर्जन डिजाइन - विकिरण के माध्यम से पारित करने के लिए कोई उद्घाटन नहीं

• संवर्धित ट्रांसीवर किक-आउट स्प्रिंग्स

• सरल और तेजी से स्थापना / हटाने

• मेजबान बोर्ड छेद क्षतिग्रस्त नहीं है जब पिंजरे को हटा दिया जाता है

• QSFP28 ट्रांसीवर के साथ मेट्स

• कनेक्टर्स और पिंजरे उपलब्ध हैं

• पिंजरों पर प्रेस-फिट या थ्रोट-होल मिलाप होता है

• व्यक्तिगत रूप से या किट के रूप में उपलब्ध (SFPK Series)

• सभी SFP पिंजरे सतहों पर हीट ट्रांसफर विंडो

• एमएसए अनुरूप मेजबान बोर्ड लेआउट और ट्रांसीवर डिजाइन का समर्थन करता है

3. एसएफपी + केज कनेक्टर (47006-11M321 ) संरचना:

• केज स्टैमपल्ड और फॉर्मेड मेटल केज है, जिसमें गर्मी अपव्यय छेद होता है;
• लाइट पाइप्स के बिना, आवश्यकतानुसार अनुकूलित किया जा सकता है
• हीट सिंक के बिना, आवश्यकतानुसार अनुकूलित किया जा सकता है
• ईएमआई फिंगर स्प्रिंग के साथ, बेजल को बेहतर ईएमआई परिरक्षण प्रदान करें
• फिट माउंट प्रकार दबाएं, आवश्यकतानुसार अनुकूलित किया जा सकता है
• केज सामग्री: कॉपर मिश्र धातु
• 20 पिन इंटीग्रेटेड कनेक्टर के साथ
• केज: कॉपर मिश्र धातु 0.25 मिमी
• कनेक्टर हाउसिंग मटेरियल ग्लास भरा थर्मोप्लास्टिक ब्लैक कलर, UL940 - V है
• कनेक्टर टर्मिनल: फॉस्फोर कांस्य
• खत्म: टर्मिनलों संपर्क क्षेत्र मढ़वाया सोना
• मिलाप टर्मिनल क्षेत्र मढ़वाया टिन
• इंटीग्रेटेड SFP कनेक्टर के साथ 2 x 1 मल्टीपल पोर्ट SFP केज कनेक्टर
• एसएफपी + पिंजरे की लंबाई: 63.25 मिमी
• एसएफपी + केज चौड़ाई: 71.5 मिमी
• एसएफपी + केज ऊंचाई: 25.0 मिमी
• SFP + फिट फ़िट पिन की लंबाई: 3.05 मिमी

4. SFP PLUS पिंजरे आवेदन:

• नेटवर्किंग उपकरण
• रूटर / स्विच
• डाटा संचार
• हाई-एंड सर्वर
• नेटवर्किंग
• फाइबर चैनल और गिगाबिट ईथरनेट
• सर्वर
• भंडारण
• दूरसंचार
• स्विच
• दूरसंचार हार्डवेयर

यह इस उत्पाद के लिए आवेदनों की एक निश्चित सूची नहीं है। यह कुछ अधिक सामान्य उपयोगों का प्रतिनिधित्व करता है।

5।

मुख्य विशेषताएं और लाभ, प्रदर्शन और लचीलापन:

ताप लोपन:

हमारे थर्मल संवर्धित समाधान पिंजरों के माध्यम से बेहतर फ्रंट-टू-बैक और बैक-टू-फ्रंट एयरफ्लो प्रदान करते हैं, जो उद्योग के प्रमुख थर्मल प्रदर्शन के लिए बेहतर गर्मी लंपटता प्रदान करते हैं।

सिग्नल की गुणवत्ता:

सिग्नल की गुणवत्ता बढ़ाने के लिए, एसएफपी पोर्टफोलियो ईएमआई को कम करने और सर्किट के प्रदर्शन में गिरावट से बचने के लिए कुंडी-प्लेट क्षेत्र पर केंद्रित है और मानकों का अनुपालन सुनिश्चित करता है। उत्पादों को ग्राहक प्रणाली की आवश्यकताओं को पूरा करने के लिए EMI वसंत और EMI इलास्टोमेरिक गैसकेट संस्करणों दोनों में पेश किया जाता है।

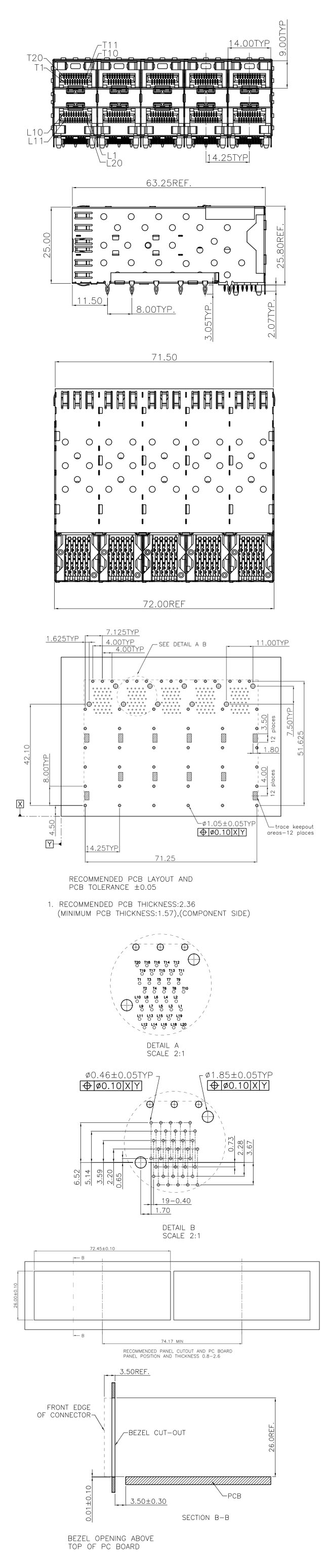

6. मेकैनिकल ड्राइंग

आप आरेखण के विवरण से डेमो विवरण जान सकते हैं
