उत्पत्ति के प्लेस:
चीन
प्रमाणन:
ISO 9001, ISO 14001, UL, RoHS, IECQ QC080000,

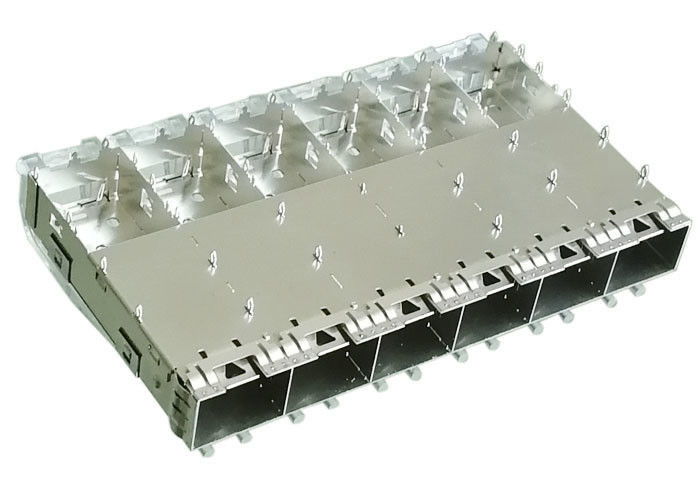

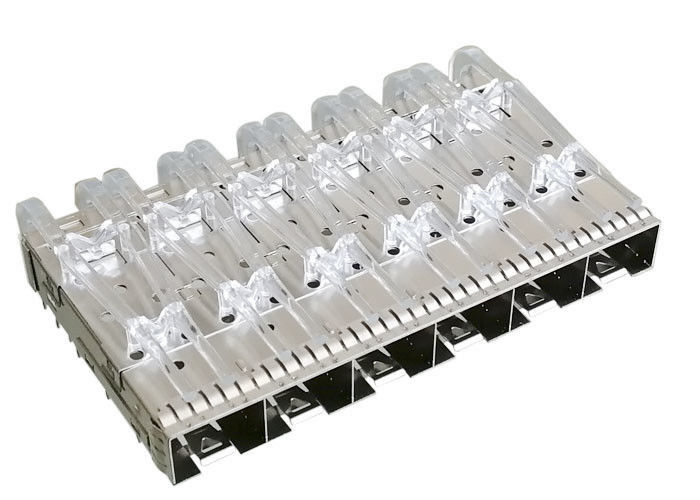

फिट फ़िट एसएफपी केज 1x6 ईएमआई फिंगर स्प्रिंग लाइट पाइप के साथ कई पोर्ट
उत्पादों के एसएफपी छोटे रूप-एफएक्टोर प्लगगेबल प्लस रेंज नेटवर्किंग, टेलीकम्युनिकेशन और डेटा सेंटर उद्योगों में अनुप्रयोगों के लिए डिज़ाइन किए गए हैं। 10 Gbit / s ईथरनेट InfiniBand का समर्थन करने वाली उच्च गति I / O उपकरणों की अगली पीढ़ी ने डेटा दर आवश्यकताओं को बढ़ाया। प्रेस फिट कॉपर मिश्र धातु के पिंजरे ईएमआई वसंत या ईएमआई गैसकेट वेरिएंट पेश करते हैं और मौजूदा एसएफपी + ऑप्टिकल मॉड्यूल और केबल असेंबलियों के साथ पूरी तरह से पिछड़े हुए हैं।
आईटी में विविधता एसएफपी केज उत्पाद हैं:
एसएफपी पिंजरे + एसएफपी कनेक्टर कुल समाधान का समर्थन करता है; उस SFP पिंजरे को एकीकृत इंटरफ़ेस कनेक्टर के साथ जोड़ा जा सकता है, आपको केवल फाइबर केबल असेंबली के साथ SFP ट्रांसीवर सम्मिलित करना होगा।
इसके अलावा, निम्नलिखित के रूप में कस्टम एसएफपी + पिंजरे, हमारी अनुकूलन सेवा का समर्थन करें:
1. एसएफपी प्लस केज (47036-00N011) ) संरचना:
| उत्पाद वर्णन | इंटीग्रेटेड इंटरफेस के बिना EMI फिंगर स्प्रिंग और लाइट पाइप के साथ 1 x 6 मल्टीपल पोर्ट SFP प्लस केज |
| एसएफपी प्लस केज लंबाई | 56.7 मिमी |
| एसएफपी प्लस केज चौड़ाई | 85.95 मिमी |
| एसएफपी प्लस केज हाइट | 14.1 मिमी |
SFP प्लस केज प्रेस फिट पिन लंबाई | 2.05 मि.मी. |
| एसएफपी प्लस केज सिंगल पोर्ट चौड़ाई | 14.0 मिमी |
| एसएफपी प्लस केज सिंगल पोर्ट हाइट | 8.95 मि.मी. |
| दिखावट | गर्मी लंपटता छेद के साथ एक टुकड़ा खड़ा और तैयार धातु केज |
| लाइट पाइप्स | के साथ, कनेक्शन की स्थिति बताएं |
| ताप सिंक | बिना, आवश्यकतानुसार सीई को अनुकूलित किया जा सकता है |
| मोनुत प्रकार | फिट माउंट प्रकार दबाएँ |
| ईएमआई गैसकेट | के बग़ैर |
| ईएमआई टैब स्प्रिंग | के साथ, बेहतर EMI सुरक्षा प्रदान करें |
2. एसएफपी प्लस केज (47036-00N011) ) सामग्री :
3. एसएफपी प्लस केज (47036-00N011) ) अनुप्रयोग:
4. एसएफपी प्लस केज (47036-00N011) ) उत्पाद लाभ:
| मद | लाभ |
| एमटी डिजाइन टेप और रील में पैक किया गया | पीसीबी के लिए आसान पिक-एंड-प्लेस सुनिश्चित करता है |
| प्रेस-फिट, सोल्डर-पोस्ट और पीसीआई (1 °) संस्करणों में उपलब्ध एकल पोर्ट पिंजरे; गैंग के पिंजरे प्रेस-फिट संस्करण में उपलब्ध हैं | विभिन्न बोर्ड मोटाई और विधानसभा प्रक्रियाओं के साथ सक्षम बनाता है |
| प्रेस-फिट पूंछ एकल और गैंगेड पिंजरों के लिए बेली-टू-बेली अनुप्रयोगों को समायोजित करती है | पीसीबी अचल संपत्ति का सबसे अच्छा उपयोग सुनिश्चित करता है |
| मॉड्यूल "पेट-टू-बेली" उन्मुख होते हैं जब डाला जाता है | पोर्ट से मॉड्यूल को हटाने में आसानी |
| SMT लाइट एमिटिंग डायोड (LED) के साथ उपयोग के लिए एकीकृत लाइट पाइप | उपयोगकर्ता को पोर्ट स्थिति और गतिविधि प्रतिक्रिया प्रदान करता है |
| अनोखा अंगूठा कुंडी | सहज ज्ञान युक्त निचोड़ और पुल-लैचिंग तंत्र प्रदान करता है |
| हॉट-प्लग करने योग्य ट्रांसीवर्स | सिस्टम को डाउन किए बिना प्लग को सम्मिलित करने और हटाने योग्य अनुमति दें |
| पीसीबी के लिए प्रेस-फिट समाप्ति | सोल्डरिंग को खत्म करता है, लागू लागत को कम करता है और सोल्डर से संबंधित मुद्दों से बचता है |
| गैंगेड केज में 360 ° इलास्टोमेरिक गैसकेट, स्प्रिंग फिंगर और मल्टीपल ग्राउंड-पिन लोकेशन हैं | बेज़ेल को उन्नत ईएमआई परिरक्षण प्रदान करता है |
| इलास्टोमेरिक या धातु गैसकेट | बेहतर ईएमआई सुरक्षा के लिए दो विकल्प |
| जिंक डायकॉस्ट बैकशेल्स | 360 ° इलेक्ट्रो मैग्नेटिक इंटरफेरेंस (EMI) परिरक्षण प्रदान करें |
5. लाभ:

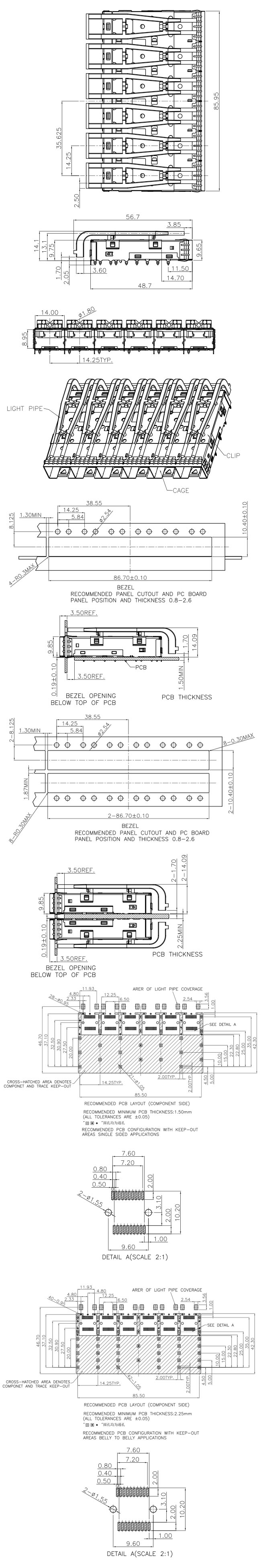

6. मेकैनिकल ड्राइंग
आप आरेखण के विवरण से डेमो विवरण जान सकते हैं
