उत्पत्ति के प्लेस:
चीन
प्रमाणन:
ISO 9001, ISO 14001, UL, RoHS, IECQ QC080000,

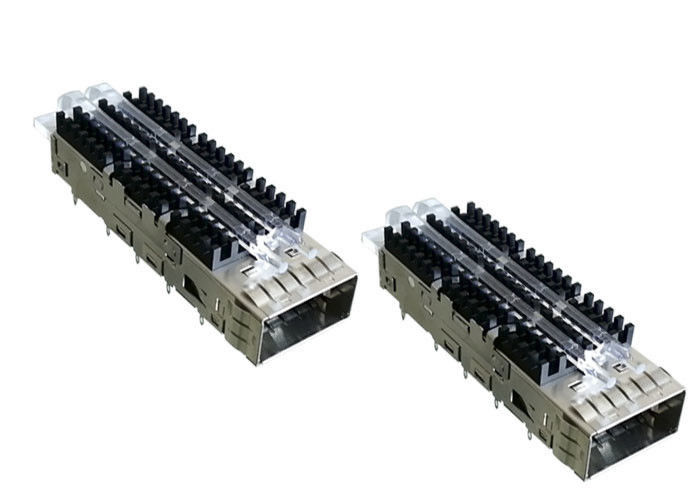

QSFP14 ऑप्टिकल मॉड्यूल के लिए QSFP केज SFP केज कनेक्टर सिंगल पोर्ट
1. QSFP अवलोकन:
क्वाड स्मॉल फॉर्म-फैक्टर प्लगगेबल (QSFP) एक कॉम्पैक्ट, हॉट-प्लग करने योग्य ट्रांसीवर है जिसका उपयोग डेटा संचार अनुप्रयोगों के लिए किया जाता है। फॉर्म फैक्टर और इलेक्ट्रिकल इंटरफेस स्मॉल फॉर्म फैक्टर कमेटी के तत्वावधान में एक मल्टी-सोर्स एग्रीमेंट (MSA) द्वारा निर्दिष्ट किए जाते हैं। यह एक फाइबर ऑप्टिक केबल या सक्रिय या निष्क्रिय विद्युत तांबे कनेक्शन के लिए नेटवर्किंग हार्डवेयर (जैसे सर्वर और स्विच) को नियंत्रित करता है। यह संयुक्त रूप से कई नेटवर्क घटक विक्रेताओं द्वारा विकसित और समर्थित एक उद्योग प्रारूप है, जो QSFP के लिए 4x1 Gb / s और QSFP के लिए 4x10 Gbit / s से डेटा दरों की अनुमति देता है और 4x28 Gbit / s की उच्चतम दर के लिए QSFP28 100 Gbit / के लिए उपयोग किया जाता है। के लिंक
ITSroduce QSFP पिंजरे जो एकीकृत कनेक्टर (विद्युत इंटरफ़ेस) के साथ या बिना हो सकते हैं;
उपयोगकर्ताओं को उच्च गति से दूरी पर ऑप्टिकल सिग्नल या इलेक्ट्रिकल सिग्नल प्रसारित करने की आवश्यकता होती है, फाइबर, क्यूएसएफपी ट्रांसीवर, इलेक्ट्रिकल इंटरफ़ेस और क्यूएसएफपी केज की आवश्यकता होती है;

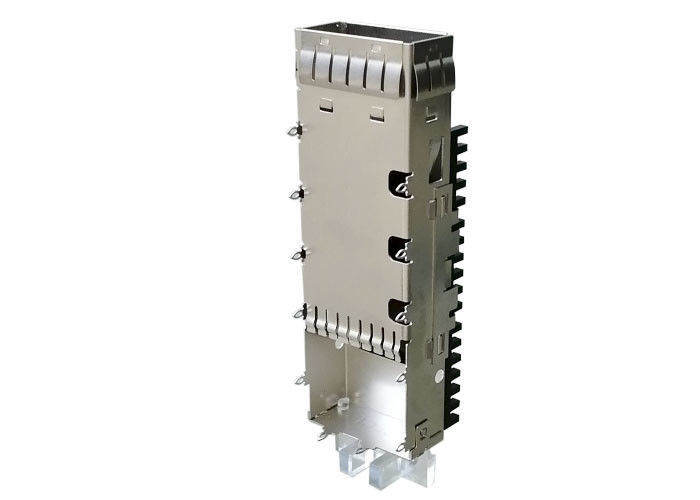

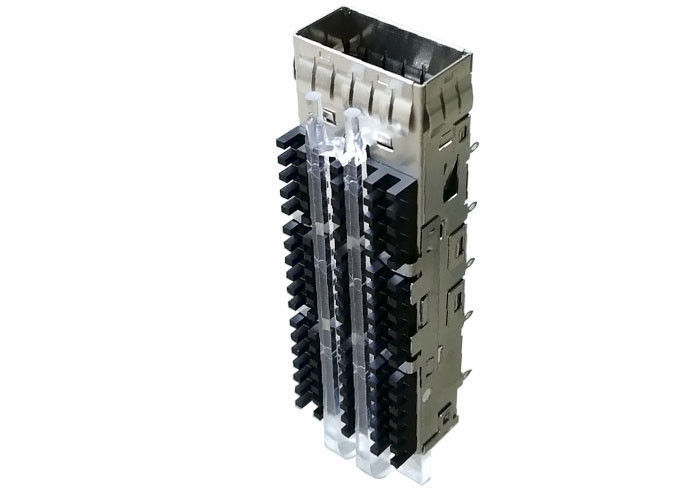

QSFP पिंजरे वास्तव में EMI के लिए एक शील्डिंग केज, एक टुकड़ा कॉपर मिश्र धातु सामग्री है, जिसमें कई हीट डिस्चार्ज होल, माउंटिंग पिन (होल या प्रेस फिट पिन के माध्यम से), लाइट पाइप और हीट सिंक होते हैं।
2. QSFP पिंजरे सुविधाएँ
एक टुकड़ा, कॉपर मिश्र धातु निर्माण
QSFP14 ट्रांसीवर के साथ मेट्स
सिंगल या मल्टी-पोर्ट (पैनल माउंट) पिंजरों के साथ उपलब्ध है
QSFP कनेक्टर / इंटरफ़ेस और पिंजरे के साथ सुविधाजनक किट
तह-वापस वसंत उंगलियों के माध्यम से कम उत्सर्जन डिजाइन - विकिरण के माध्यम से पारित करने के लिए कोई उद्घाटन नहीं
संवर्धित ट्रांसीवर किक-आउट स्प्रिंग्स
3 डी पैर डिजाइन में सुधार के लिए फिट-फिट प्रतिधारण और बोर्ड छेद को होस्ट करने के लिए संपर्क करें
सरल और तेजी से स्थापना / हटाने
मेजबान बोर्ड छेद क्षतिग्रस्त नहीं है जब पिंजरे को हटा दिया जाता है
कनेक्टर्स और पिंजरे उपलब्ध हैं
पिंजरों पर प्रेस-फिट या थ्रोट-होल मिलाप होता है
व्यक्तिगत रूप से या किट के रूप में उपलब्ध (SFPK Series)
सभी QSFP पिंजरे सतहों पर हीट ट्रांसफर विंडो
एमएसए अनुरूप मेजबान बोर्ड लेआउट और ट्रांसीवर डिजाइन का समर्थन करता है
3. अनुकूलन सेवा
4. QSFP केज (48001-00N011) ) संरचना:
| उत्पाद का नाम | इंटीग्रेटेड इंटरफेस के बिना हीट सिंक, लाइट पाइप के साथ सिंगल पोर्ट QSFP14 केज |
| QSFP पिंजरे की लंबाई | 65.8 मिमी |
| QSFP केज चौड़ाई | 19.46 मि.मी. |
| QSFP केज ऊंचाई | 13.7 मिमी |
| QSFP पिंजरे प्रेस फिट पिन लंबाई | 2.05 मि.मी. |
| QSFP केज सिंगल पोर्ट चौड़ाई | 18.75 मिमी |
| QSFP केज सिंगल पोर्ट हाइट | 8.95 मि.मी. |
| दिखावट | गर्मी लंपटता छेद के साथ खड़ा और तैयार धातु केज |
| लाइट पाइप्स | उपयोगकर्ता के साथ, लिंक की स्थिति जानते हैं |
| ताप सिंक | के साथ, बेहतर गर्मी लंपटता सुनिश्चित करें |
| मोनुत प्रकार | फिट माउंट प्रकार दबाएँ |
| केज सामग्री | ताँबा मिश्रित धातु |
| ईएमआई फिंगर स्प्रिंग | के साथ, बेहतर EMI सुरक्षा प्रदान करें |
| ईएमआई गैसकेट | के बग़ैर |
5. क्यूएसएफपी केज (48001-00N011) ) अनुप्रयोग:
6. उत्पाद लाभ
| मद | लाभ |
| एमटी डिजाइन टेप और रील में पैक किया गया | पीसीबी के लिए आसान पिक-एंड-प्लेस सुनिश्चित करता है |
| प्रेस-फिट, सोल्डर-पोस्ट और पीसीआई (1 °) संस्करणों में उपलब्ध एकल पोर्ट पिंजरे; गैंग के पिंजरे प्रेस-फिट संस्करण में उपलब्ध हैं | विभिन्न बोर्ड मोटाई और विधानसभा प्रक्रियाओं के साथ सक्षम बनाता है |
| प्रेस-फिट पूंछ एकल और गैंगेड पिंजरों के लिए बेली-टू-बेली अनुप्रयोगों को समायोजित करती है | पीसीबी अचल संपत्ति का सबसे अच्छा उपयोग सुनिश्चित करता है |
| मॉड्यूल "पेट-टू-बेली" उन्मुख होते हैं जब डाला जाता है | पोर्ट से मॉड्यूल को हटाने में आसानी |
| SMT लाइट एमिटिंग डायोड (LED) के साथ उपयोग के लिए एकीकृत लाइट पाइप | उपयोगकर्ता को पोर्ट स्थिति और गतिविधि प्रतिक्रिया प्रदान करता है |
| अनोखा अंगूठा कुंडी | सहज ज्ञान युक्त निचोड़ और पुल-लैचिंग तंत्र प्रदान करता है |
| पीसीबी के लिए प्रेस-फिट समाप्ति | सोल्डरिंग को खत्म करता है, लागू लागत को कम करता है और सोल्डर से संबंधित मुद्दों से बचता है |
| गैंगेड केज में 360 ° इलास्टोमेरिक गैसकेट, स्प्रिंग फिंगर और मल्टीपल ग्राउंड-पिन लोकेशन हैं | बेज़ेल को उन्नत ईएमआई परिरक्षण प्रदान करता है |
| इलास्टोमेरिक या धातु गैसकेट | बेहतर ईएमआई सुरक्षा के लिए दो विकल्प |
| जिंक डायकॉस्ट बैकशेल्स | 360 ° इलेक्ट्रो मैग्नेटिक इंटरफेरेंस (EMI) परिरक्षण प्रदान करें |
7. लाभ:
ताप लोपन
हमारे थर्मल संवर्धित समाधान पिंजरों के माध्यम से बेहतर फ्रंट-टू-बैक और बैक-टू-फ्रंट एयरफ्लो प्रदान करते हैं, जो उद्योग के प्रमुख थर्मल प्रदर्शन के लिए बेहतर गर्मी लंपटता प्रदान करते हैं।
सिग्नल की गुणवत्ता
सिग्नल की गुणवत्ता बढ़ाने के लिए, एसएफपी पोर्टफोलियो ईएमआई को कम करने और सर्किट के प्रदर्शन में गिरावट से बचने के लिए कुंडी-प्लेट क्षेत्र पर केंद्रित है और मानकों का अनुपालन सुनिश्चित करता है। उत्पादों को ग्राहक प्रणाली की आवश्यकताओं को पूरा करने के लिए EMI वसंत और EMI इलास्टोमेरिक गैसकेट संस्करणों दोनों में पेश किया जाता है।
मुख्य विशेषताएं और लाभ, प्रदर्शन और लचीलापन

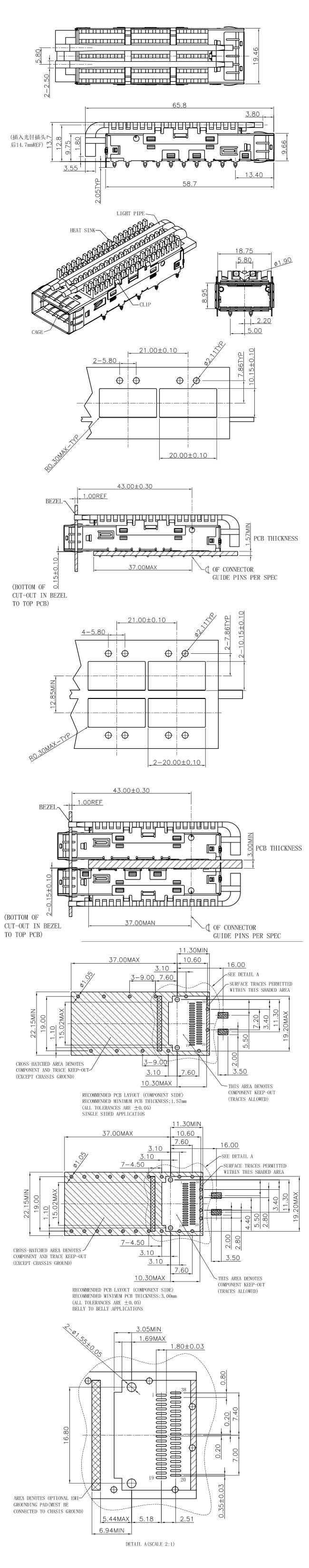

9. मेकैनिकल ड्राइंग
आप आरेखण के विवरण से डेमो विवरण जान सकते हैं
