कॉपर मिश्र धातु गंगा Qsfp28 SFP केज कनेक्टर चार बंदरगाहों आईएसओ 9001 आईएसओ 14001 को मंजूरी

कॉपर एलॉय गंगेड Qsfp28 केज फोर पोर्ट्स आईएसओ 9001 आईएसओ 14001 स्वीकृत

1. QSFP क्या है?

QSFP ट्रांसीवर विविध प्रकार के ट्रांसमीटर और रिसीवर प्रकारों के साथ उपलब्ध हैं, जिससे उपयोगकर्ता मल्टी-मोड या सिंगल-मोड फाइबर पर आवश्यक ऑप्टिकल पहुंच प्रदान करने के लिए प्रत्येक लिंक के लिए उपयुक्त ट्रांसीवर का चयन कर सकते हैं। QSFP मॉड्यूल आमतौर पर कई अलग-अलग श्रेणियों में उपलब्ध हैं:

4 x 1 Gbit / s QSFP

मूल QSFP दस्तावेज़ में गिगाबिट ईथरनेट, 4GFC (फाइबरचैनलाइन), या DDR InfiniBand ले जाने वाले चार चैनल निर्दिष्ट थे।

4 x 10 Gbit / s QSFP +

QSFP + चार गीगाबिट ईथरनेट, 10GFC फाइबरचैनलाइन, या QDR InfiniBand ले जाने वाले चार 10 Gbit / sec चैनल का समर्थन करने के लिए QSFP का एक विकास है। 4 चैनलों को एक एकल 40 गीगाबिट ईथरनेट लिंक में भी जोड़ा जा सकता है। यह आमतौर पर डेटा सेंटर, 40G ईथरनेट, Infiniband, और अन्य संचार मानकों के अनुप्रयोग के लिए है।

4 x 14 Gbit / s QSFP + (QSFP14)

QSFP14 मानक FDR InfiniBand, SAS-3 को ले जाने के लिए डिज़ाइन किया गया है। या 16 जी फाइबर चैनल

4 x 28 Gbit / s QSFP + (QSFP28)

QSFP28 मानक को 100 गीगाबिट ईथरनेट, EDR InfiniBand ले जाने के लिए डिज़ाइन किया गया है। या 32G फाइबर चैनल। इस ट्रान्सीवर प्रकार का उपयोग प्रत्यक्ष-संलग्न ब्रेकआउट केबल्स के साथ एक एकल 100GbE पोर्ट को चार स्वतंत्र 25 गीगाबिट ईथरनेट पोर्ट्स (QSFP28-to-4x-SFP28) के अनुकूल करने के लिए भी किया जाता है। कभी-कभी इस ट्रान्सीवर प्रकार को सरलता के लिए "QSFP100" या "100G QSFP" भी कहा जाता है।

2. हम कौन हैं?

एकीकृत कनेक्टर्स के बिना QSFP28 केज असेंबली की एक श्रृंखला की आपूर्ति, कि पिंजरों का व्यापक रूप से नेटवर्किंग, दूरसंचार और डेटा इंजीनियरिंग उद्योगों में उपयोग किया जाता है। हाई-स्पीड I / O उपकरणों की अगली पीढ़ी, 40G से 100G ईथरनेट एप्लिकेशन का समर्थन करती है। प्रेस फिट कॉपर मिश्र धातु के पिंजरे ईएमआई वसंत या ईएमआई गैसकेट वेरिएंट पेश करते हैं और मौजूदा क्यूएसएफपी ऑप्टिकल मॉड्यूल (ट्रांसीवर) और केबल असेंबलियों के साथ पूरी तरह से पीछे हैं।

QSFP28 ट्रांससीवर्स का उपयोग मुख्य रूप से 40G से 100G ईथरनेट एप्लीकेशन के लिए किया जाता है, कॉम्पैक्ट डिजाइन, कम बिजली की खपत, और कम लागत इसे 100G ईथरनेट एप्लीकेशन में पहला विकल्प बनाते हैं;

QSFP28 पिंजरे QSFP28 ट्रांसीवर (ऑप्टिकल मॉड्यूल) के अगले प्रकार के साथ संगत है

• 100GBASE-SR4 QSFP28 ट्रांसीवर
• 100GBASE-PSM4QSFP28 ट्रांसीवर
• 100GBASE-LR4 QSFP28 ट्रांसीवर
• 100GBASE-CWDM4 QSFP28 ट्रांसीवर

सिवाय इसके कि QSFP28 ट्रांसीवर के उपरोक्त प्रकार,

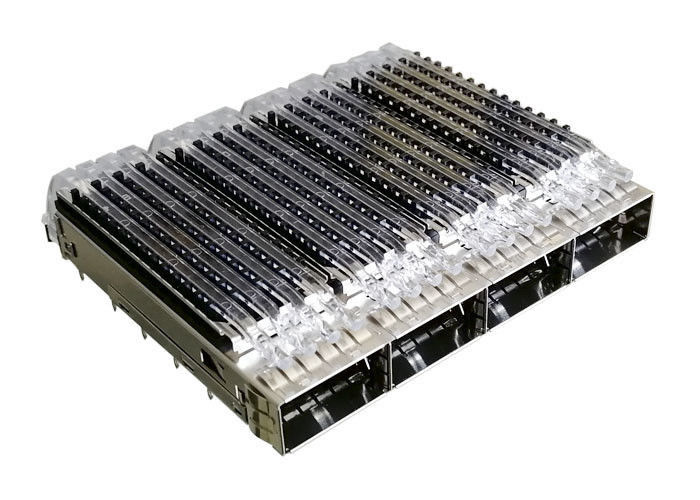

3 QSFP28 केज (49001-00N011) ) संरचना:

• एकीकृत एसएफपी कनेक्टर के बिना 1 एक्स 4 पोर्ट्स गंगेड क्यूएसएफपी 28 केज
• QSFP28 केज लंबाई: 67.9 मिमी
• QSFP28 केज चौड़ाई: 76.46 मिमी
• QSFP28 केज ऊंचाई: 15.15 मिमी (हीट सिंक के साथ)
• QSFP28 केज प्रेस फिट पिन की लंबाई: 2.05 मिमी
• सिंगल पोर्ट चौड़ाई: 18.75 मिमी
• सिंगल पोर्ट हाइट: 8.95 मिमी
• हीट अपव्यय छेद के साथ स्टैम्पल्ड और फॉर्मेड मेटल केज;
• लाइट पाइप्स के साथ, लिंक की स्थिति जानते हैं
• हीट सिंक के साथ, सतह पर ब्लैक ऑक्साइड उपचार के साथ हीट सिंक सामग्री एल्यूमीनियम है
• फिट माउंट प्रकार दबाएं, आवश्यकतानुसार अनुकूलित किया जा सकता है
• केज सामग्री: कॉपर मिश्र धातु
• CLIP: स्टेलनेस स्टील
• ईएमआई टैब स्प्रिंग के साथ, बेजल को बेहतर ईएमआई परिरक्षण प्रदान करें

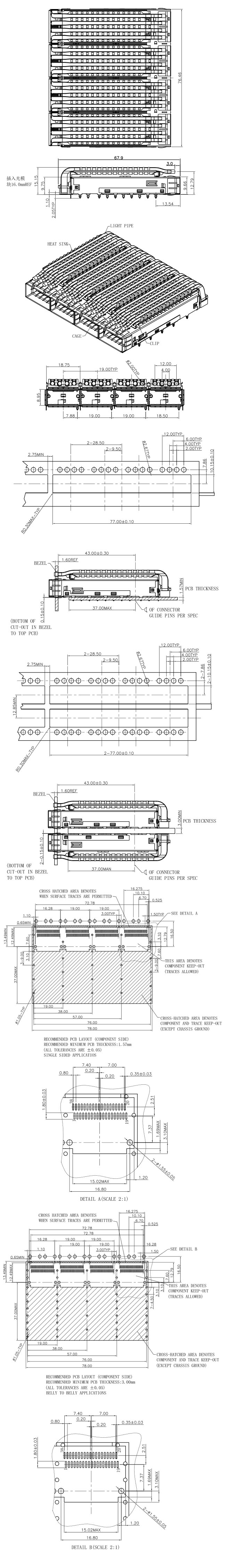

4. मेकैनिकल ड्राइंग

आप आरेखण के बाद के विवरणों को जान सकते हैं

5. GLGNET अनुकूलन सेवा

• एकीकृत QSFP28 कनेक्टर को EMI पिंजरों, पृथक QSFP28 कनेक्टर, या पृथक QSFP28 पिंजरों के साथ बनाने के लिए समर्थन
• QSFP28 केज 1 एक्सएन गंगेड स्ट्रक्चर, या 2 एक्सएन स्टैक्ड स्ट्रक्चर के साथ हो सकता है
• QSFP28 केज अलग गर्मी अपव्यय छेद के साथ हो सकता है
• QSFP28 केज लाइट पाइप के साथ या बिना, निर्मित या केज टॉप या बटोम पर हो सकता है
• QSFP28 केज हीट सिंक के साथ या उसके बिना हो सकता है, और हीट सिंक अलग स्टाइल के साथ हो सकता है
• QSFP28 केज ईएमआई फिंगर स्प्रिंग या इलास्टोमेरिक गैसकेट के साथ हो सकता है
• विभिन्न माउंट टाइप, प्रेस फिट या मिलाप पोस्ट और पिन की लंबाई को अनुकूलित किया जा सकता है

6. GLGNET QSFP28 केज ( 49007-00N011 ) अनुप्रयोग:

• डाटा संचार
• हाई-एंड सर्वर
• नेटवर्किंग
• फाइबर चैनल और गिगाबिट ईथरनेट
• नेटवर्किंग उपकरण
• रूटर / स्विच
• सर्वर
• भंडारण
• दूरसंचार
• स्विच
• दूरसंचार हार्डवेयर

यह इस उत्पाद के लिए आवेदनों की एक निश्चित सूची नहीं है। यह कुछ अधिक सामान्य उपयोगों का प्रतिनिधित्व करता है।

7. GLGNET के लाभ:

• हम हमारे अपने हार्डवेयर मोल्ड और प्लास्टिक मोल्ड है
• 3 LS-WEDM मशीनें हैं
• 12 WEDM मशीनें और 8 सीएनसी मशीनें हैं
• 20 ग्राइंडिंग मशीन और 12 इलेक्ट्रिकल डिस्चार्ज मशीनें हैं
• 30 मुद्रांकन मशीनें हैं
• 55 प्लास्टिक इंजेक्शन मशीनें हैं
• स्वचालित विधानसभा कार्यशालाएँ हैं
• फास्ट रिस्पांस, प्रोफेशनल आर एंड डी इंजीनियर्स, पॉजिटिव सर्विस टीम, सुनिश्चित करें कि सभी प्रक्रिया प्रभावी और सुव्यवस्थित हो;
• वैरायटी कनेक्टर्स में 20 साल का अनुभव
• 1500 कर्मचारी
• 58 आर एंड डी इंजीनियर्स।
• 22000 वर्ग मीटर का कारखाना
• 20kk पोर्ट / महीने की क्षमता
• हम कॉस्टोम सेवा का समर्थन करते हैं;
• हमारे उत्पादों RoHS, पहुंच और उल प्रमाणीकरण के अनुरूप हैं
• HUAWEI, ZTE, FOXCONN, XIAOMI, TCL और इतने पर के साथ दीर्घकालिक निगम
• 20KK प्रिंट्स / महीना क्षमता
• ISO9001, ISO14001, QC080000, OHSAS18001, और IECC अंतर्राष्ट्रीय प्रबंधन प्रणाली प्रमाणन

8. GLGNET QSFP28 केज लाभ:
